Какой IP выбрать для грунтового светильника?
На этой странице
Грунтовому светильнику нужна защита от той воды, которая окажется вокруг его корпуса. Дождь, короткое затопление и жизнь в заполненной водой нише — разные условия. Поэтому выбор начинается с вопроса: куда уйдёт вода после дождя и таяния снега?
Для правильно устроенного места установки может подойти грунтовая модель IP65. Если возможно погружение, одной защиты от струй уже недостаточно. Но и IP68 не исправит неудачный монтаж: нужно проверить назначение светильника, допустимые условия погружения и требования к отводу воды.
Почему один светильник оказывается в трёх разных условиях?

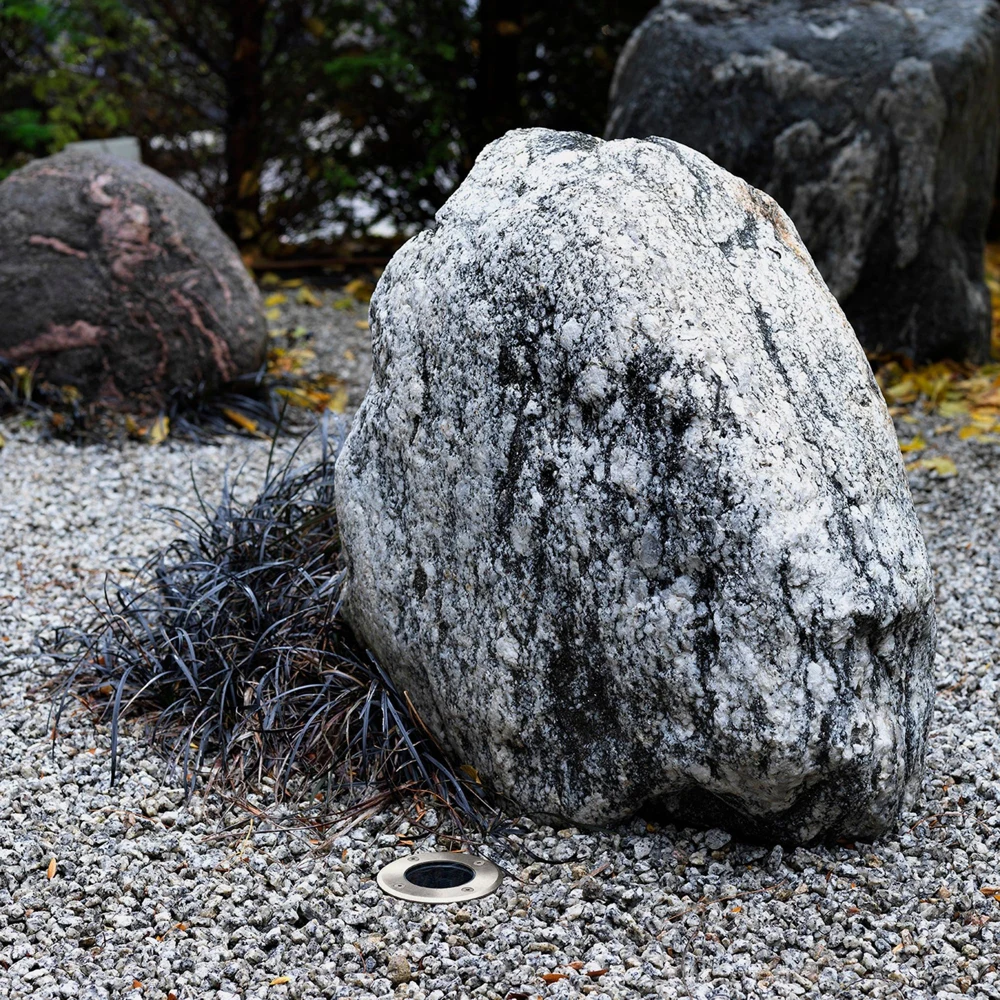

Представим три места в одном саду. Сверху они выглядят почти одинаково: металлический ободок, стекло, свет направлен вверх. Различие скрыто под землёй.

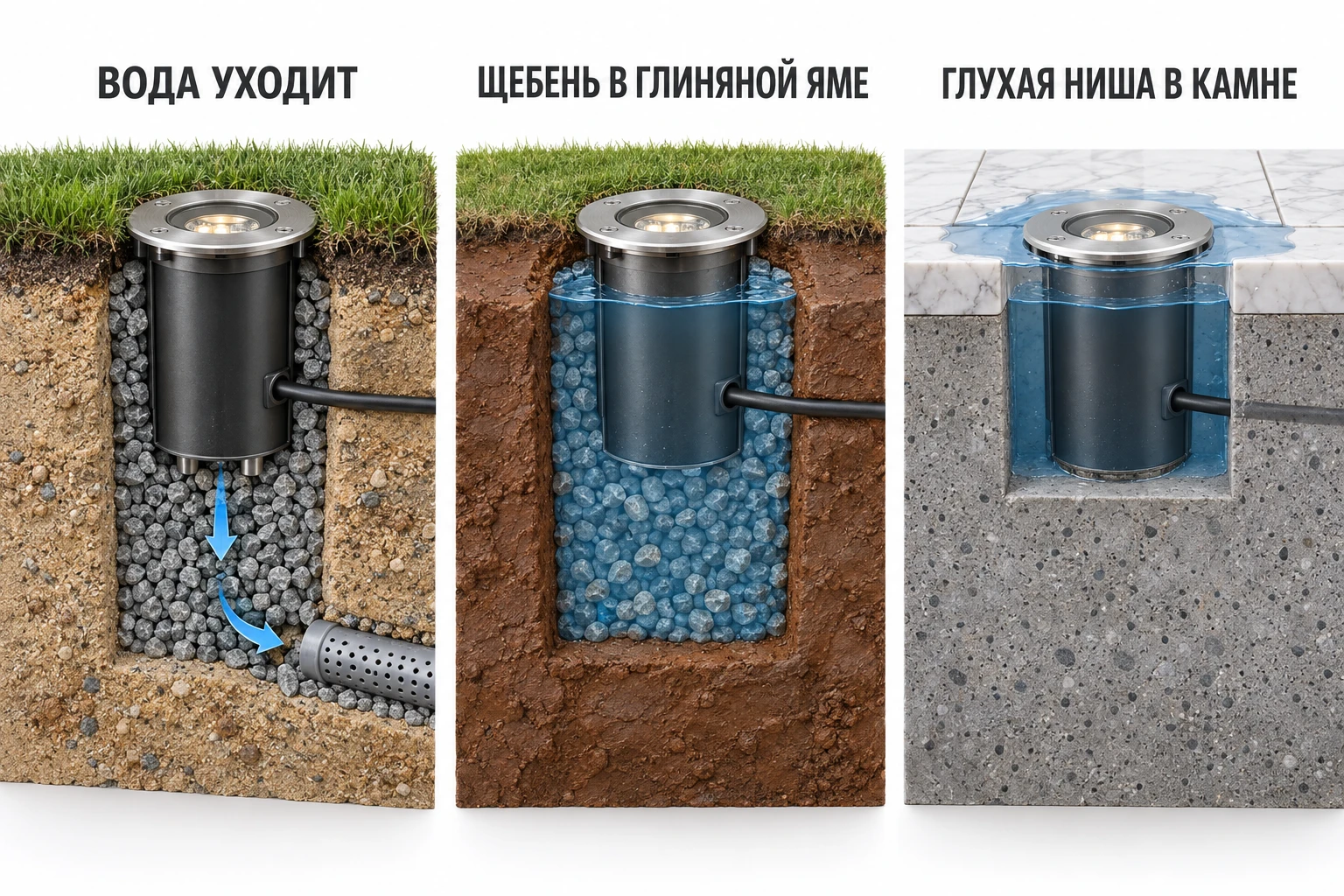

- Газон с работающим водоотводом. Вода проходит через подготовленное основание и уходит в водопроницаемый слой или в предусмотренную дренажную систему. Корпус не стоит в заполненном водой колодце.
- Щебень в глинистой яме. Дождь заполняет пустоты между камнями, а плотные стенки и дно выпускают воду слишком медленно. Получается подземная ванночка.
- Глухая ниша в камне или бетоне. Вода попадает через зазоры сверху, но выхода снизу нет. При оттепели светильник может оказаться в воде, а затем — во льду.
Именно это различие важнее привычного деления на «землю», «газон» и «плитку». Под газоном тоже бывает водоупорная глина, а под мощением можно устроить исправный водоотвод.
Что означают IP65, IP66, IP67 и IP68 для установки в грунт?
Первая цифра 6 во всех четырёх обозначениях означает пыленепроницаемую оболочку. Вторая описывает защиту от воды. Общую систему и формальные определения разбираем в руководстве по маркировке IP; здесь — её практический смысл.
На небольшом экране таблицу можно прокрутить вправо.
| Маркировка | Какое воздействие проверяют | Что учитывать в саду |
|---|---|---|
| IP65 | Водяные струи. | Не подтверждает защиту при погружении. Подходит только при совпадении назначения и условий монтажа с инструкцией. |
| IP66 | Сильные водяные струи. | Не превращает светильник в погружной. Для стоящей вокруг корпуса воды этого обозначения недостаточно. |
| IP67 | Временное погружение в заданных условиях испытания. | Не означает разрешение неделями работать в затопленной нише. |
| IP68 | Длительное погружение в условиях, определённых изготовителем. | Нужны сведения о глубине и условиях эксплуатации. Допуск для грунта и требования к монтажу проверяются отдельно. |
IP66 нельзя выбирать как «следующую ступень для заболоченного грунта». Струя и погружение испытывают оболочку по-разному. По той же причине IP67 или IP68 не следует автоматически считать подтверждением стойкости к сильным струям: у изделия может быть двойная маркировка, например IP65/IP68.
Почему IP67 часто объясняют как «метр воды на 30 минут»?
Это удобное сокращение стандартного испытания IPX7. Для небольшого корпуса его нижнюю точку располагают на 1 м ниже поверхности воды; выдержка составляет 30 минут. В стандарте есть условия, зависящие от размера оболочки. Это параметры проверки, а не рекомендация регулярно затапливать светильник на полчаса.
Когда грунтового светильника IP65 действительно достаточно?
Когда сам светильник предназначен для встраивания в грунт или покрытие, а место установки не создаёт неразрешённого погружения и отвечает его инструкции. Формула «любой IP65 можно закопать» не работает: фасадный светильник с такой же маркировкой может иметь совершенно другой способ охлаждения, уплотнения и крепления.

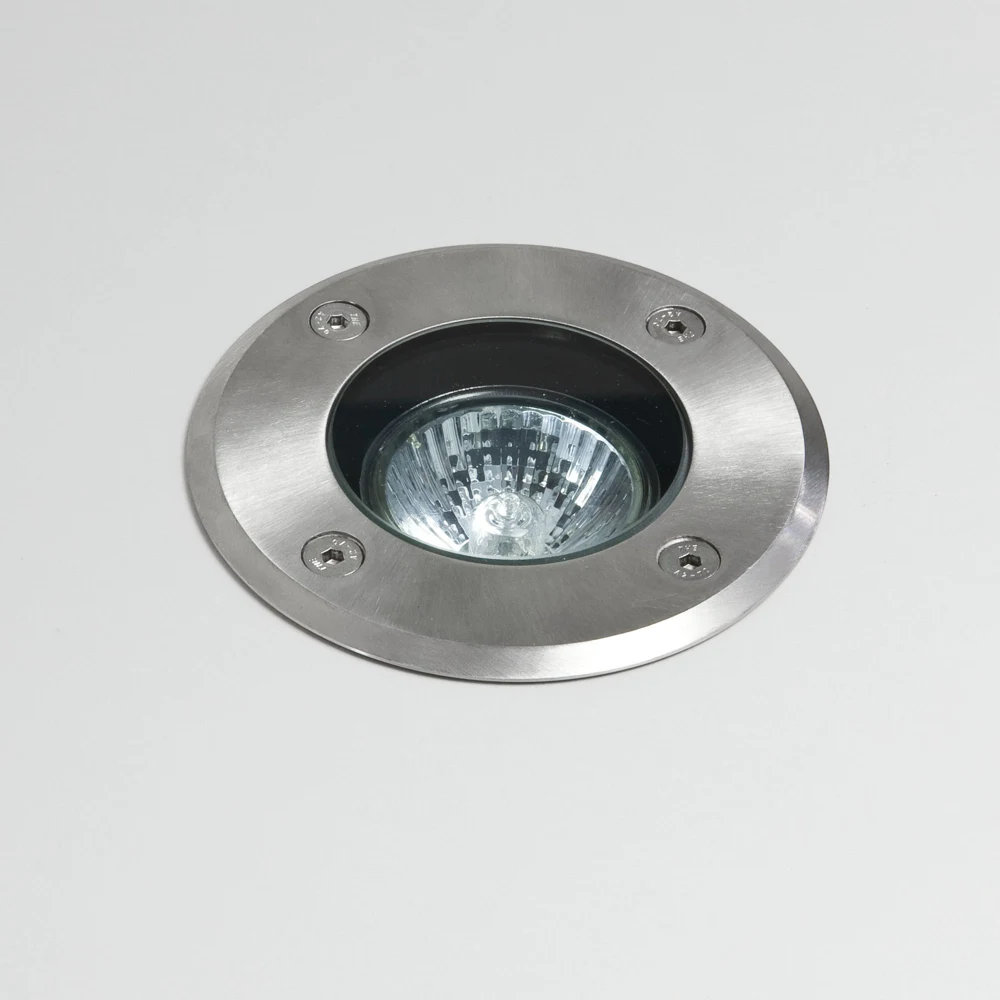

Реальный пример — Astro Gramos Round 1312001. Производитель указывает IP65 и монтаж в пол/грунт. Значит, само существование профессионального грунтового светильника IP65 совершенно нормально. Но это не разрешение поставить его в яму, которая превращается в резервуар.
Перед выбором полезно выяснить, куда стекает вода с дорожки и кровли, бывает ли здесь лужа после ливня, как участок ведёт себя весной. Сухая поверхность в июле ещё ничего не говорит о талой воде в марте.
Почему «у нас песок» или «у нас суглинок» — ещё не ответ?
Песчаный грунт обычно пропускает воду лучше глинистого. Но под тонким слоем песка может находиться глина, бетонная подготовка или другая водоупорная прослойка. А при высоком уровне грунтовых вод свободного пространства для отвода воды может не оказаться даже в хорошо проницаемом грунте.
Суглинок нельзя заранее считать хорошо дренирующим основанием. Его свойства зависят от состава, уплотнения и влажности. После строительной техники и подсыпки ситуация бывает совсем не такой, как на соседней клумбе. Зимой на движение воды влияют промерзание и оттепели.
Нужен ответ о конкретном месте, а не только название грунта. Наблюдение после сильного дождя и обследование основания полезнее заверения «вода куда-нибудь уйдёт». Если участок регулярно затапливает, вопрос лучше решить при устройстве ландшафта, до закупки и установки светильников.
Почему щебень на дне — не всегда работающий дренаж?
Пустоты между камнями могут принять некоторое количество воды. Но запас объёма конечен. Чтобы засыпка работала как часть водоотвода, воде нужен дальнейший путь: в подходящее проницаемое основание либо в рассчитанную дренажную систему.
Простой условный пример: в нишу поступил литр воды, а свободного объёма засыпки осталось пол-литра. Если вода не уходит дальше, оставшаяся часть поднимет уровень вокруг корпуса. Увеличение количества щебня лишь увеличит запас до заполнения; само по себе оно не создаст выход.
Поэтому универсальный совет «насыпьте 20–30 см щебня и забудьте» недостаточен. Толщину слоя, размер выемки и необходимость отвода определяют для выбранного светильника и участка. Если инструкция задаёт минимальный слой, его соблюдают, но дополнительно проверяют, куда из этого слоя уходит вода.
Требуется ли дренаж светильникам IP67 и IP68?
Часто требуется, но универсального ответа для всех конструкций нет. Хорошо это видно по документации изготовителей.
- SLV DASAR 115, 229320/229324. В инструкции предусмотрен дренаж глубиной не менее 20 см; отверстия для отвода воды должны оставаться свободными. Эти размеры относятся к указанным моделям, а не ко всем грунтовым светильникам. Инструкция SLV, PDF.
- BEGA, серия грунтовых светильников 84 084. Для этого исполнения IP67 изготовитель прямо допускает установку в почву без отдельного дренажного подключения и фундамента. Оно предназначено для садовых участков без движения автомобилей. Это свойство конкретной конструкции, которое нельзя переносить на другие модели BEGA или на любое изделие IP67.
- ERCO Tesis New. В инструкции указаны IP65 и IP68 с глубиной до 3 м. При этом в разделе установки в грунт требуется обеспечить достаточный дренаж. Высокая герметичность и требования к основанию действуют одновременно. Инструкция ERCO, PDF.
Когда инструкция и совет монтажника расходятся, нужно уточнить решение по конкретному артикулу. Особенно если предлагается убрать предусмотренный водоотвод или заменить заводскую закладную самодельной ёмкостью.
Что делать с глухим отверстием в мраморе или бетоне?
Сам камень не делает установку плохой. Проблема возникает, когда под ним устроили замкнутый объём, в который вода входит, а выйти не может. Даже аккуратный вырез и красивый ободок не решают эту задачу.
Первое решение — пересмотреть монтажный узел. Предусмотреть подходящую закладную, отвод воды и доступ для обслуживания. Нельзя рассчитывать только на герметик по видимому периметру: состояние шва меняется, вода может поступать с другой стороны, а полость останется закрытой.
Если отвод конструктивно невозможен, условия нужно честно описать как возможное длительное погружение. Тогда рассматривают именно грунтовой светильник IP68, для которого изготовитель допускает такие условия, включая работу, а не только сохранность выключенного прибора. Согласуют глубину, длительность, температуру, соединение кабеля и режим обслуживания. Если подходящего решения нет, разумнее перенести точку света или выбрать другой способ подсветки.
Покупка IP68 без этих уточнений — попытка компенсировать неизвестные условия одной надписью. Светильник может выдержать воду внутри заданного испытания, но монтаж окажется недопустимым по другой причине: замерзанию, нагрузке, охлаждению или соединению кабеля.
Почему не всякий светильник IP68 можно поставить в землю?
IP68 встречается и у грунтовых, и у подводных моделей. Они решают разные задачи. Если прибор предназначен только для работы под водой, его нельзя автоматически переносить в сухую нишу. Вода может быть частью предусмотренного теплового режима; это особенно существенно у мощных ламп, в том числе галогенных. Но ограничение определяется конструкцией и инструкцией, а не одним словом «галогенная» или «LED».
Показательный пример из нашего каталога — FARO NOK 68, 70444. Это светодиодная подводная модель IP68. В инструкции прямо указано: использовать только погружённой в воду. Поэтому наличие товара в общей подборке не заменяет проверки назначения. Инструкция FARO NOK, PDF.
У разрешённого погружения есть и глубина. Например, для подводного Arlight KT-AQUA-COLOR-R85-9W RGB, артикул 024939, изготовитель указывает максимум 2 м. Серия Arlight AQUA в каталоге иллюстрирует именно подводное применение; параметры выбранного исполнения нужно проверять отдельно. У другого IP68 глубина может быть иной. Допустимое давление не означает, что прибор разрешено включать на воздухе, а разрешение работать на воздухе не следует из номера IP.
Может ли вода попасть через кабель, если корпус герметичен?
Да, водозащита корпуса не присваивается автоматически всей установленной линии. Отдельно проверяют кабельный ввод, кабель и место соединения. Особенно опасна ситуация, когда светильник герметичный, а обычная соединительная коробка лежит в затопленной нише.
Соединитель должен подходить для фактической среды, диаметра кабеля и способа монтажа. Уплотнение рассчитывают на оболочку заданного размера: слишком тонкий кабель или несколько проводов в одном неподходящем вводе могут оставить путь воде. Подземное соединение не делают «водонепроницаемым» несколькими слоями изоленты.
В некоторых светильниках применяют защиту от продольного проникновения воды по кабелю. В документации встречаются обозначения water stop или longitudinally watertight. Это отдельная конструктивная особенность: она не освобождает от правильной герметизации соединения и не разрешает произвольную замену заводского кабеля.
Похожий принцип разбираем в статье об уличных розетках и подключении гирлянд: защищённость зависит от правильно собранного соединения. Проектирование питания и защит, подключение и проверку установленной линии поручают квалифицированному электрику.
Отдельно разбираем как вода попадает в светильник по кабелю и зачем нужен Anti-Syphon: реальный узел Hunza, путь влаги и условия укорачивания заводского провода.
Что ещё проверить, кроме защиты от воды?
Пешеходы и автомобили. Возможность наступать на стекло не равна разрешению проезда. Проверяют допустимую нагрузку и условия её приложения, опору под закладной, требования к покрытию. Обозначение IK описывает ударостойкость и не заменяет данные о нагрузке от колеса. Ограничения на поворот колёс, торможение или наезд могут быть указаны отдельно.
Нагрев и охлаждение. Обращают внимание на температуру доступной поверхности, мощность разрешённой лампы, свободное пространство и запрет перекрывать светильник. Земля, листья и мульча поверх стекла — не предусмотренный способ эксплуатации. При замене лампы важны не только цоколь и потребление, но и совместимость с закрытым корпусом.
Зима и химическая среда. IP не сообщает, выдерживает ли изделие замерзание окружающей воды, дорожные реагенты, удобрения, хлор или морскую соль. Это отдельные ограничения по материалам и эксплуатации. Маркировка водозащиты сама по себе не служит результатом испытания на коррозию.
Свет и обслуживание. Для подсветки дерева, фасада и обозначения края дорожки нужны разные оптика и мощность. Свет не должен бить в глаза идущему человеку. Должна оставаться возможность очистить стекло, проверить уплотнение и вынуть прибор, не разбивая облицовку.
Как выбрать светильник для своего участка по шагам?
- Опишите место. Газон, клумба, дорожка или проезд; тип основания; возможный уровень воды и длительность её стояния.
- Выберите назначение. Нужен именно грунтовой светильник, допускающий такой монтаж. Для водоёма подбирают подводную модель по отдельным условиям.
- Сопоставьте водное воздействие и IP. Струи — один режим, временное или длительное погружение — другие. Для регулярного затопления не ограничивайтесь IP66.
- Прочитайте монтажную инструкцию. Закладная, отвод воды, кабель, соединитель, ограничения погружения и охлаждения должны соответствовать проекту.
- Проверьте всё, чего нет в IP. Нагрузку, климат, материалы, безопасность питания, обслуживание и направление света.
Начать подбор можно в разделе грунтовых светильников. Фильтры IP65, IP66, IP67 и IP68 сокращают список, но окончательный выбор делают по инструкции конкретной модели.
Практический ориентир: для нормально организованного отвода воды не обязательно искать максимальную цифру. Для временного затопления нужна соответствующая защита и допуск. Для постоянно заполненной ниши требуется специальное подтверждённое решение — а иногда изменение самой конструкции места установки.
Что ещё часто спрашивают перед установкой?
Можно ли просто купить IP68 «с запасом»?
Можно выбрать грунтовую модель IP68, если она подходит по остальным параметрам. Такой запас полезен в пределах её допуска, но не отменяет требования изготовителя и не превращает подводный прибор в грунтовой.
После дождя над стеклом ненадолго стоит лужа. Это уже авария?
Не обязательно. Нужно знать, до какого уровня вода доходит вокруг корпуса, сколько держится и что допускает модель. Внешняя лужа и вода внутри оптической камеры — разные ситуации. Если внутри появились вода, устойчивое запотевание или перебои в работе, линию отключают и проверяют причину.
Можно ли загерметизировать светильник самостоятельно?
Самовольная заливка швов не заменяет штатные уплотнения и может перекрыть предусмотренные отверстия или затруднить обслуживание. Устраняют причину по инструкции: посадку, состояние прокладки, ввод, соединение и воду в нише.
IP67 позволяет мыть стекло мойкой высокого давления?
Нет, из обозначения IP67 такой вывод не следует. Погружение и сильная струя — разные воздействия. Способ очистки выбирают по инструкции; у некоторых грунтовых моделей мойка высоким давлением прямо запрещена.
На каких документах основана статья?
Объяснения и рендер подготовлены для библиотеки 3000k.ru. Условия конкретных моделей сверены по материалам изготовителей:
- IEC 60529 и ГОСТ 14254-2015 — смысл кода IP и различие водных испытаний; подробнее в базовой статье.
- Astro Lighting — Gramos Round 1312001: IP65, назначение и установка.
- BEGA — In-ground luminaires resistant to foot traffic, серия 84 084: IP67 и разрешённая установка в почву без отдельного дренажного подключения.
- SLV — инструкция 229320/229324: основание, дренаж и обслуживание.
- ERCO — Tesis New, инструкция B2000097: погружение, дренаж и условия монтажа.
- FARO Barcelona — NOK 68, 70444: исключительно подводное применение.
- Arlight — карточка 024939: назначение и предельная глубина установки.
- IEC 60068-2-18 — водные испытания не являются испытаниями на коррозию.
