Капиллярный подсос: как вода попадает в светильник по кабелю?
На этой странице
Вы купили новый уличный светильник, а у него — три метра заводского кабеля. «Зачем столько? Из земли уже выходит провод». Оставили короткий хвост, соединили провода возле светильника, замотали изолентой и спрятали стык в землю. Свет включился. Но именно здесь может начаться история с капиллярным подсосом.
Не обрезайте заводской кабель до короткого хвоста, пока не проверили инструкцию и не определили подходящее место и способ соединения. Обычная изолента на стыке не заменяет герметичный соединитель для влажного грунта.
Почему вода появляется при целом корпусе?
После дождя или полива вода может добраться до жил в таком соединении и начать двигаться по внутренним зазорам кабеля к светильнику. Сначала он продолжает работать; влага накапливается постепенно. А когда внутри появляются капли, владелец подозревает стекло или прокладку, хотя путь воды начинается у замотанного стыка.
Укоротив выпуск, можно потерять возможность вынести соединение из мокрой точки или удалить предусмотренную изготовителем защиту. Поэтому сначала разбираются с подключением, а уже потом решают, допустимо ли что-либо отрезать. Короткий кабель сам по себе не означает неизбежную протечку, а сохранённые три метра не спасут негерметичное соединение. Если изготовитель разрешает укорачивание, соблюдают его условия и применяют подходящий соединитель. Ниже разберём, как это проверить.

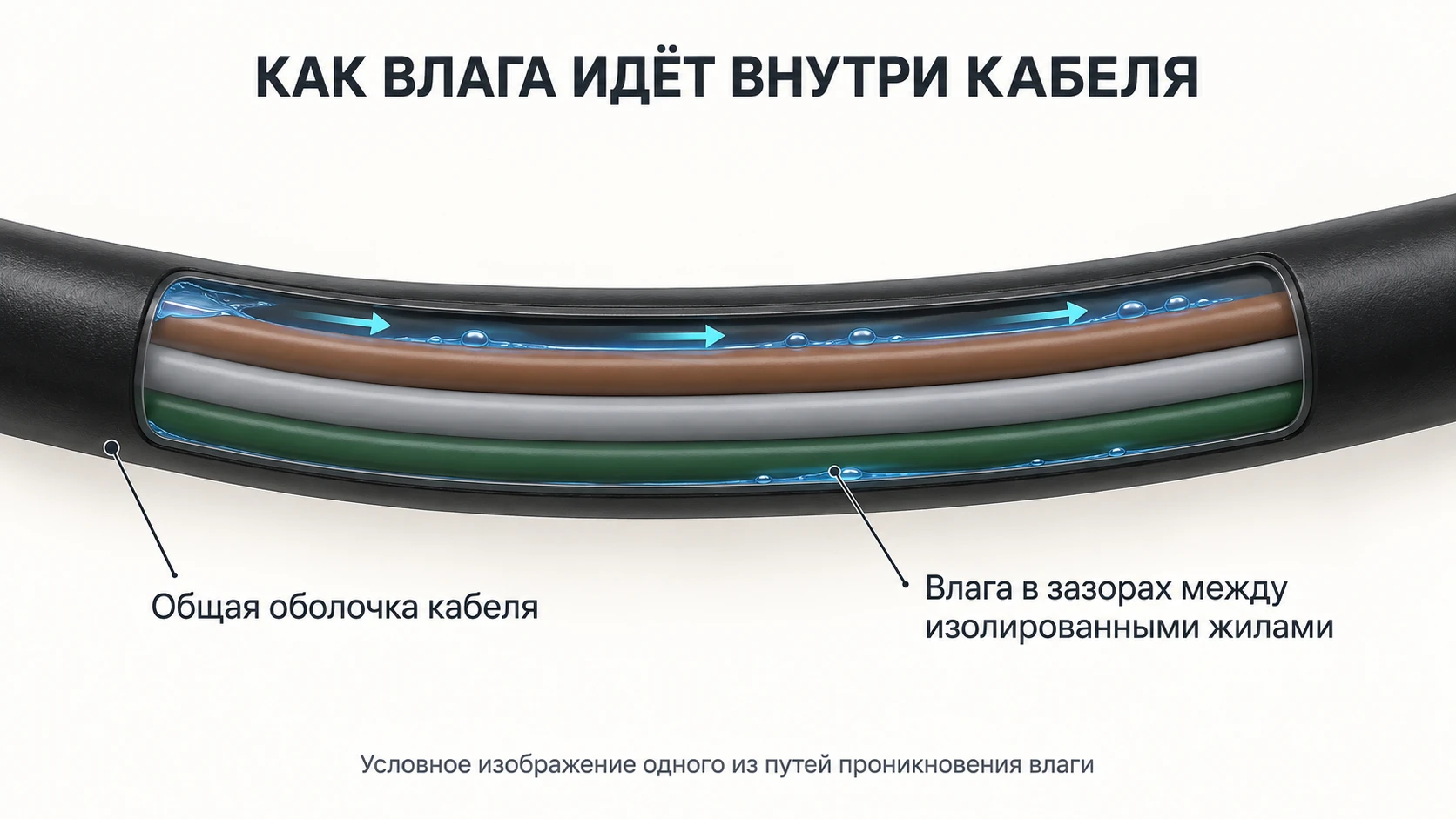

Что такое капиллярный подсос в кабеле?
Гибкая жила состоит из множества тонких медных проволок. Между ними остаются небольшие промежутки; другие полости могут находиться между изоляцией отдельных жил и общей оболочкой. Если влага получила доступ к торцу кабеля, повреждению или негерметичному соединению, эти пространства могут стать путём её продвижения.
Вода не проходит сквозь медь. Она перемещается по зазорам. Капиллярные силы способны втягивать её в узкие промежутки, а перепады давления — помогать этому движению. Скорость и дальность зависят от конструкции кабеля, его состояния и условий работы; общего безопасного расстояния для всех проводов не существует.
Наружная оболочка при этом может выглядеть совершенно исправной. Поэтому при поиске причины не ограничиваются осмотром стекла и прокладки: проверяют кабельный ввод и соединение на другом конце заводского провода.
Почему выключение света может усиливать подсос?
У работающего светильника нагреваются детали и воздух внутри. При остывании воздух сжимается. Если конструкция оставляет путь для обмена воздухом через кабель и его негерметичное соединение, снижение внутреннего давления может втягивать по этому пути влажный воздух или воду. Такой эффект подкачки описывают производители наружного освещения LEC и Hunza. Он может действовать вместе с капиллярным смачиванием, но это разные физические механизмы.
Представьте прожектор возле клумбы. Вечером он нагрелся, ночью выключился, а соединительная коробка к этому времени оказалась залита поливом. Повторение таких условий может привести к постепенному накоплению влаги. Первое время светильник ещё работает — неисправность проявляется позже.
Это возможный механизм, а не диагноз по одному запотевшему стеклу. Конденсат может появиться и из воздуха, оставшегося внутри при сборке; вода может попасть через повреждённое уплотнение. По внешнему виду капель нельзя достоверно установить единственный путь проникновения.
Кабельный подсос, капиллярный эффект и сифон — это одно и то же?
В разговоре эти слова часто объединяют одну проблему: продольное движение влаги по кабелю. Точнее различать капиллярное смачивание узких промежутков и движение под действием перепада давления. Название Anti-Syphon принадлежит защитному узлу Hunza; оно не означает, что кабель работает как обычный сантехнический сифон.
Как остановить воду внутри кабеля?
Сначала защищают место, через которое вода получает доступ к жилам. Это свободный конец, повреждение или соединение. Для наружного и подземного монтажа выбирают соответствующий соединитель и собирают его с подходящим кабелем по инструкции.
Второй способ — предусмотренная конструкцией продольная водоблокировка: барьер в кабеле, залитый переход или герметизация отдельных проводников. Электрический ток проходит через проводящее соединение, а сообщающиеся с мокрой стороной пустоты заканчиваются у уплотнённого участка. Обычный сальник обжимает оболочку снаружи и сам по себе этой задачи не решает.
У некоторых специальных соединителей защита стыка и защита от капиллярного проникновения сочетаются. Такое свойство должно быть прямо описано изготовителем; одна надпись IP68 не раскрывает внутреннее устройство изделия.
Заводской барьер нельзя срезать ради удобства прокладки. Под него заранее выбирают проход и трубу. Он также не отменяет требований к внешнему соединению: мокрые контакты и повреждённая изоляция остаются проблемой даже при защищённом светильнике.
Как производители решают эту проблему на практике?

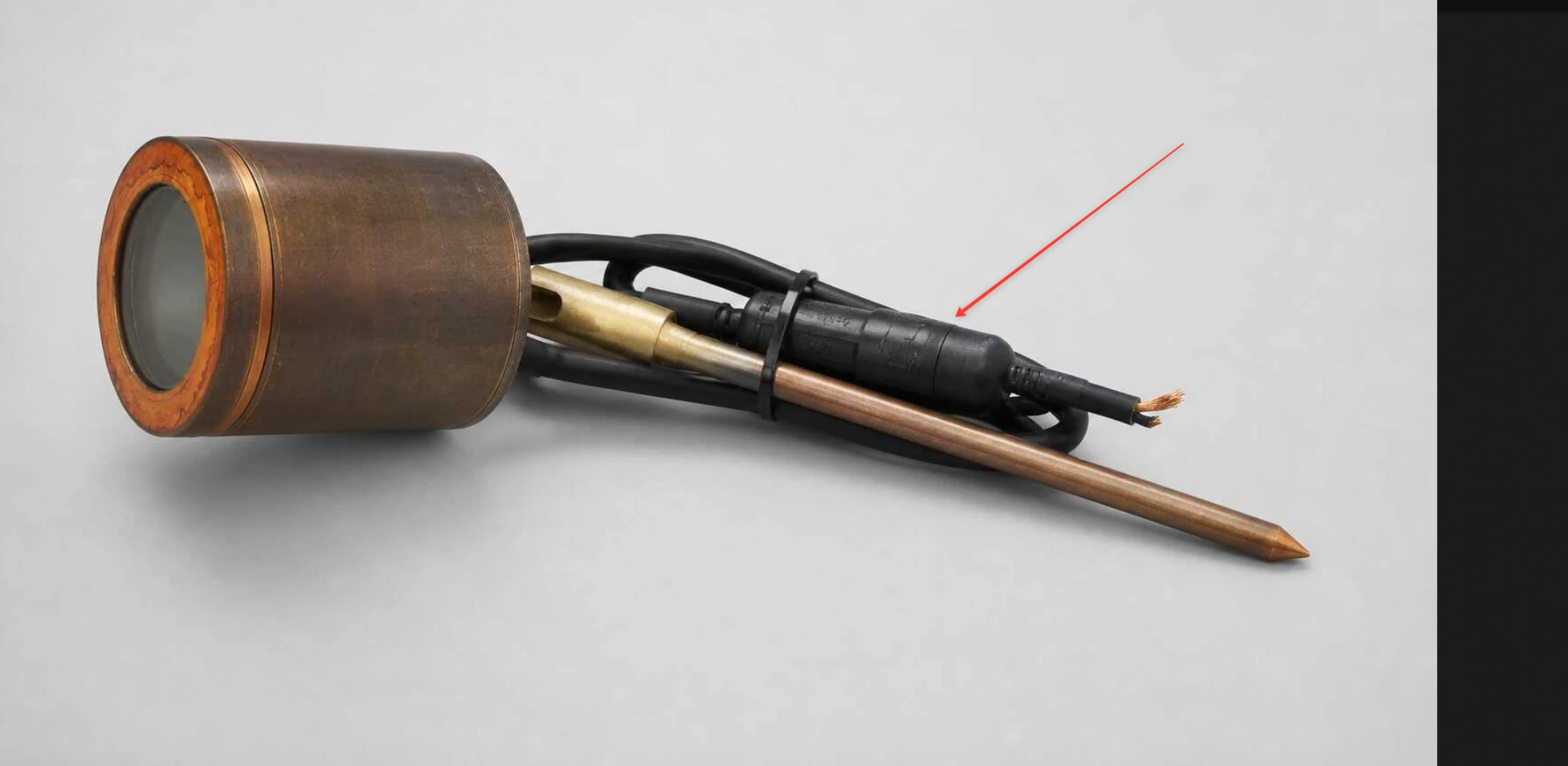

Один из наглядных примеров заводской защиты — Hunza Spike Spot Adjustable SS/A-COP. Чёрный узел на кабеле, отмеченный стрелкой, называется Anti-Syphon (A/S). Это пример реализации водоблокирующего барьера, а не обязательная форма такого устройства у всех производителей.
В техническом листе Hunza (PDF) показаны корпус, уплотнения, соединительный элемент и заливка смолой. Узел ставят на заводе: его задача — прервать продольный путь влаги, сохранив электрическое соединение. Наличие и исполнение защиты проверяют по документации конкретного светильника.
Другие решения могут быть менее заметны. Например, ERCO Tesis New использует продольно герметичный кабель, а BEGA 84 269 требует при замене кабеля сохранять заводской water stop. Поэтому отсутствие наружной «бобышки» ещё не означает отсутствие защиты. Специальное решение может быть и в месте соединения — ниже разберём гелевые соединители STEAB и соединительные коробки SLV.
Чем барьер отличается от сальника, муфты и капельной петли?
Все эти решения полезны, но решают разные задачи. Подменять одно другим нельзя.
На небольшом экране таблицу можно прокрутить вправо.
| Решение | Что оно защищает | Чего нельзя предполагать |
|---|---|---|
| Обычный сальник | Место прохода наружной оболочки через стенку корпуса. | Что он перекрывает зазоры внутри кабеля. |
| Герметичная муфта или коробка | Само соединение — при подходящем исполнении и правильной сборке. | Что любая муфта IP68 автоматически является продольным барьером. |
| Anti-Syphon / water stop | Продольный путь влаги к светильнику в предусмотренной конструкции. | Что после него наружные контакты можно оставить мокрыми. |
| Капельная петля | Помогает воде стекать с наружной поверхности кабеля ниже ввода. | Что она останавливает воду между проволоками жилы. |
| Защитная труба | Прежде всего механическую сохранность кабеля согласно проекту. | Что внутри трубы всегда сухо. |
Продольная защита может быть встроена в кабель или сам ввод и не выглядеть как отдельная «бобышка». Поэтому отсутствие заметного утолщения ещё не доказывает отсутствие защиты.
Можно ли делать соединение в мокром грунте?
Да, если для этого выбран подходящий соединитель и соблюдены его условия применения. Поднять каждую коробку над землёй возможно не всегда и требуется не во всех системах. Для наружного монтажа существуют герметичные соединительные коробки, муфты и гелевые соединители IP68. Обычная клемма без защищающей оболочки таким изделием не становится.
Что показывает пример STEAB PAGURO?
STEAB — итальянский производитель серии PAGURO. Например, модель 5650/3 имеет заводское заполнение силиконовым гелем, рассчитана на соединение двух кабелей до трёх жил, сечением до 2,5 мм² и наружным диаметром 6,5–12 мм. Защиту обеспечивает собранный соединитель с предусмотренными деталями и фиксацией кабеля.
В каталоге PAGURO (PDF, страница 5) изготовитель отдельно описывает предотвращение проникновения влаги в прибор по капиллярным путям. Для приведённой в каталоге защиты IP68 указаны условия 1,3 м / 24 часа. Это конкретная заявленная характеристика, а не обещание неограниченного погружения на любую глубину. Условия выбранного исполнения проверяют перед установкой.
Что показывает пример SLV?
SLV 228730 — трёхполюсный соединитель IP68 для кабелей наружным диаметром 6–12 мм. В инструкции SLV (PDF) показаны клеммная часть, корпус, уплотнения и порядок сборки. Подбирать нужно весь узел: число жил, сечение, наружный диаметр и допустимые условия установки.
В отличие от описания PAGURO, приведённая инструкция SLV не заявляет отдельную функцию продольного водоблокирующего барьера. Поэтому приписывать её любому герметичному соединителю по одному коду IP68 нельзя. На странице SLV также встречаются инструкции разных исполнений; размеры зачистки и уплотнения берут из документа, соответствующего изделию в руках.
Что проверить перед тем, как оставить стык под землёй?
- Допуск к условиям установки: непосредственное заглубление, затопляемая ниша и постоянное погружение — не одно и то же.
- Диаметр каждого кабеля: тонкий провод светильника и толстая питающая линия могут потребовать разных уплотнений или другой модели.
- Сборку: целая оболочка в зоне уплотнения, правильная разделка, предусмотренные заглушки, фиксация и затяжка.
- Доступность: способ осмотра и замены, защита от лопаты, натяжения и подвижек грунта.
Например, кабель диаметром 5 мм выходит за диапазон 6–12 мм, заявленный для приведённого SLV 228730. Сильнее затянуть гайку или подмотать изоленту — не равнозначно подобрать допустимое уплотнение. Сначала проверяют совместимость, затем закапывают соединение.
Зачем светильнику длинный заводской кабель?
У некоторых моделей из корпуса выходит несколько метров провода. Такой выпуск позволяет дотянуться до подходящего места соединения без дополнительного стыка рядом со светильником, обойти препятствия и оставить предусмотренный запас для обслуживания. Важна не круглая цифра в паспорте, а то, какую задачу решает эта длина в конкретной установке.

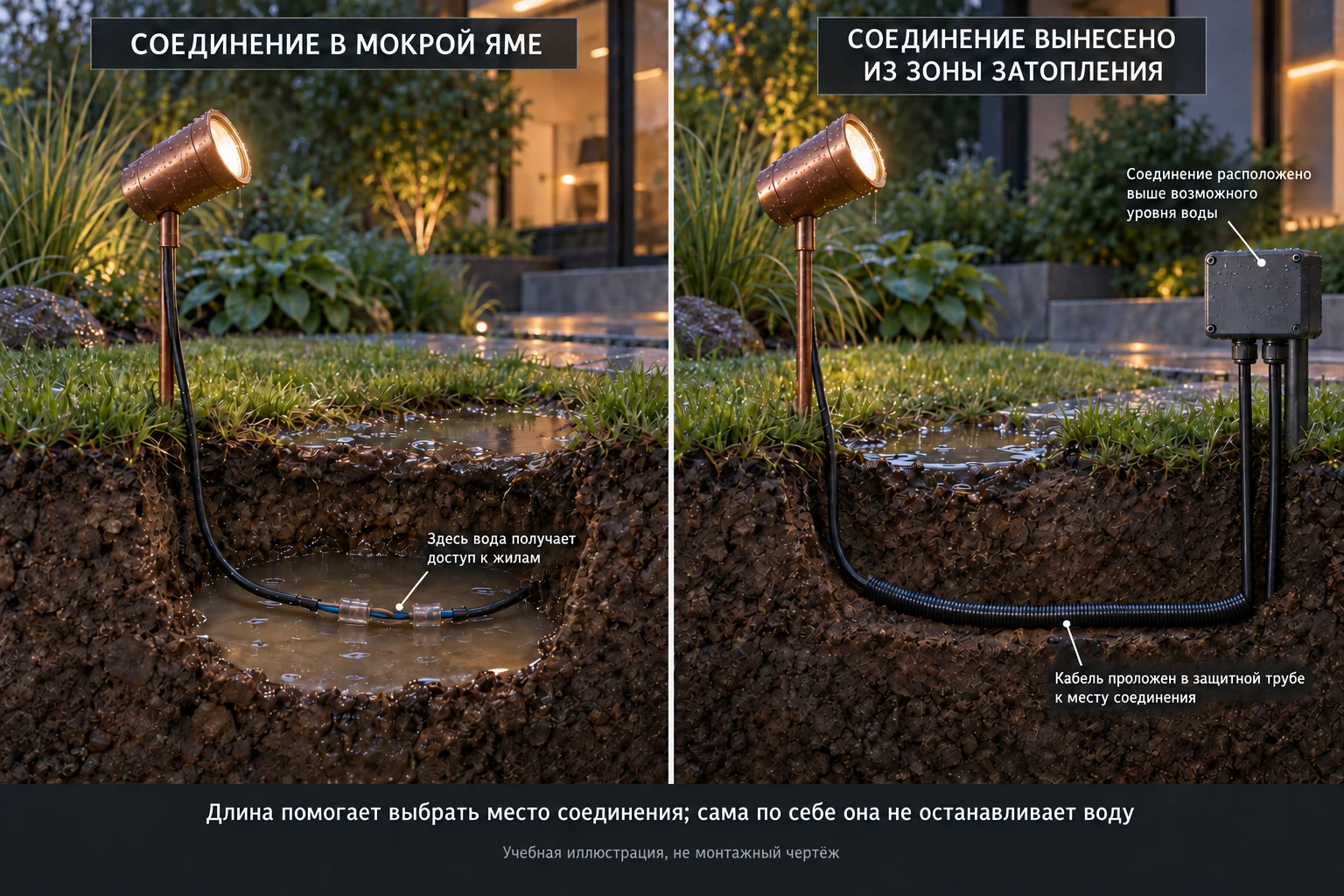

Допустим, светильник стоит у края газона, а обслуживаемая коробка расположена в двух метрах от него, вне места сезонного скопления воды. Выпуска длиной три метра хватает с учётом трассы и разумного монтажного запаса. Если оставить полметра «чтобы не было лишнего», соединение придётся сделать рядом с корпусом, возможно — в самой мокрой точке. Это условный пример планировки, не норматив длины.
Три метра обычного кабеля — не гарантированный водяной затвор. Если его конец или соединение постоянно мокрые, сохранённая длина сама по себе не устраняет причину подсоса. И наоборот: короткий выпуск с предусмотренным заводским барьером может быть штатным решением, если выполнены требования к подключению.
Можно ли обрезать заводской провод с трёх метров до полуметра?
До проверки инструкции — не обрезайте. Но утверждение «без внешнего антисифона нельзя укорачивать ни один трёхметровый кабель» слишком категорично. Важны конструкция выпуска, наличие продольной герметизации и прямые указания изготовителя.
- Инструкция запрещает укорачивание. Сохраняют заводскую длину и решают прокладку в допустимых пределах. Самостоятельное предположение о герметичности соединения запрет не отменяет.
- Есть защитный узел или подготовленный заводской конец. Нельзя удалять их, переносить или считать обычным лишним куском провода без разрешённой процедуры.
- Изготовитель разрешает укорочение. Выполняют именно его требования к зачистке, контактам и защитной оболочке соединения.
- Документации нет или она неоднозначна. Сохраняют выпуск и уточняют допустимое решение до монтажа, пока провод ещё целый.
Конкретный пример разрешения — инструкция ERCO Tesis New, B2000249 (PDF, последняя страница). В ней допускается укорачивание соединительного кабеля; для клемм требуется подходящая коробка или заливная муфта. Там же указано, что кабель продольно герметичен, а его замену выполняет изготовитель. Это пример для описанной в документе серии, а не разрешение обрезать любой другой светильник.
Другой важный случай — замена кабеля при ремонте. В инструкции BEGA 84 269 (PDF) предусмотрена замена только на соответствующий кабель BEGA с water stop. Похожий по диаметру и сечению провод может не сохранить защитную функцию.
Разве IP66 или IP68 не защищают от этого автоматически?
Код IP описывает защиту оболочки в определённых условиях испытания. Он не превращает произвольную скрутку, коробку или обрезанный кабель в часть проверенной заводской конструкции. Указания по присоединению выпуска нужны именно для того, чтобы правильно закончить установку на объекте.
При этом кабельный подсос — не доказательство того, что маркировка IP «не работает». Надо выяснить, откуда пришла вода и соблюдены ли условия применения. Подтопленная ниша, нарушение ввода и мокрое соединение — разные причины, которые могут встречаться одновременно.
Если вода стоит вокруг корпуса, сначала разберите и эту часть задачи: какой IP нужен грунтовому светильнику и как работает дренаж. Anti-Syphon не повышает допустимую глубину погружения и не заменяет водоотвод.
Что проверить до того, как засыпать траншею?
- Назначение заводского выпуска. Найдите требования к обрезке, замене, минимальным радиусам изгиба и защитному узлу. Проверьте, пройдёт ли узел через предусмотренную трубу.
- Место стыка. Оцените полив, ливни, талую воду и обслуживание. Коробка над обычной лужей ещё должна выдерживать реальные условия на участке.
- Допуск соединительного изделия. Для затапливаемой или подземной точки нужны соответствующие условия применения, а не только крупная надпись IP на упаковке.
- Совместимость с кабелем. Диаметр оболочки, число и сечение жил, материал уплотнений и способ монтажа должны соответствовать инструкции муфты или коробки.
- Состояние свободного конца. Не оставляйте разделанные жилы под дождём во время незаконченного монтажа. Временно защищают сам торец, а не только кладут кабель в гофру.
- Сохранность после земляных работ. Кабель не должен быть пережат, надрезан или натянут. Полезно сфотографировать трассу, маркировку и закрытый узел до засыпки.
Электрические соединения и проверки выполняет квалифицированный специалист при снятом напряжении. Конкретную муфту выбирают вместе с кабелем и условиями установки: универсальная рекомендация «залить всё силиконом» здесь не подходит.
Что делать, если вода уже появилась внутри?
Отключить повреждённый участок и выяснить причину до повторного включения. Проверить не только корпус, но и кабель по доступной длине, внешний стык, барьер и место установки. Для скрытых участков может понадобиться вскрытие монтажного узла или обращение в сервис.
Просушка сама по себе не восстанавливает герметичность. Если оставлен путь поступления влаги, проблема повторится. Нельзя считать кабель исправным только потому, что оболочка сухая снаружи; нельзя и без проверки отрезать «мокрый конец», предполагая, что вода не прошла дальше.
Практический результат осмотра — установленный путь воды, решение по повреждённым деталям и исправленное соединение. При сомнениях в состоянии изоляции работоспособность подтверждают предусмотренными электрическими проверками, а не пробным включением под дождём.
Что ещё стоит знать про кабельный подсос?
У светодиодного светильника эта проблема тоже бывает?
Да. Нагрев и остывание есть и у LED, а влага может двигаться по зазорам кабеля независимо от типа источника света. Это не исключительно проблема старых галогенных ламп. Конструкция герметизации конкретной модели важнее названия лампы.
Можно ли купить любую герметичную муфту и получить Anti-Syphon?
Нет. Герметичность наружного стыка и перекрытие внутренних путей влаги — разные свойства. Для функции водоблокирующего барьера нужна подтверждённая конструкция и соответствующая технология установки.
Барьер уже есть. Можно ли соединение оставить в воде?
Только если сам соединитель допускает соответствующие условия и собран по инструкции. Заводской барьер у светильника не заменяет защиту стыка, но подходящий соединитель IP68 может быть штатным решением для влажного или затапливаемого места.
Почему нельзя просто свернуть три метра возле светильника?
Запас оставляют так, как допускает монтажная документация: без перегибов, натяжения и повреждений. Но бухта рядом со светильником не решает вопрос мокрого стыка. Сначала определяют место соединения, затем размещают необходимый запас.
На какие документы мы опираемся?
Статья — самостоятельное практическое объяснение. Фотография показывает реальный узел, а созданные для библиотеки разрезы поясняют принцип и не заменяют монтажную документацию.
- Hunza — актуальные страницы Anti-Syphon A/S и FAQ: назначение барьера, влияние нагрева и остывания, зависимость комплектации от исполнения.
- Hunza Anti-Syphon, технический лист A/S (PDF): конструкция и заводская установка. Документ описывает соответствующее поколение узла; указанную в нём комплектность нельзя автоматически переносить на всю современную линейку.
- LEC — «Watertight LED luminaires: watertightness goes beyond the luminaire itself»: продольное движение влаги и два пути герметизации кабеля.
- ERCO Tesis New, B2000249 (PDF): допустимость укорачивания и требования к продольно герметичному кабелю.
- BEGA 84 269 (PDF): сохранение water stop при замене соединительного кабеля.
- STEAB PAGURO, каталог (PDF): гелевая защита, капиллярное проникновение, условия IP68; модель 5650/3 также проверена по карточке производителя.
- SLV 228725 / 228730, инструкция (PDF): исполнение и сборка соединительного узла. Диаметр 6–12 мм для 228730 также указан в актуальной карточке SLV.
Продолжить чтение: грунтовые светильники и дренаж · как читать степень защиты IP.
