Достаточно ли IP44 для уличной колонны с розетками?

Почему IP рабочего соединения зависит от подходящей вилки?

У садовой розетки защита при подключении обеспечивается совместной работой розетки и подходящей ответной вилки. Если соединение рассчитано и проверено на IP44 с определённым типом вилки, использовать нужно именно совместимое исполнение. Узкая плоская вилка, которую удалось вставить в гнездо, не становится от этого брызгозащищённой.

Контакты могут совпасть, прибор — включиться, а предусмотренное уплотнение — не сработать. Поэтому практический вопрос звучит так: какая вилка образует с этой розеткой защищённое соединение и как её правильно подключить? Ниже разбираем форму корпуса вилки, уплотнение и конкретные примеры производителей. Для сезонного освещения есть отдельный разбор подключения гирлянды у ёлки.

Можно ли использовать IP44 в саду?

Да — если изготовитель предназначил изделие для улицы, условия установки соответствуют инструкции, а воздействие воды ограничивается тем, на что рассчитана защита. IP44 — нормальная степень защиты для многих садовых розеток, но не разрешение ставить их в любое место участка.

Розетка возле террасы, на которую могут попадать брызги, и розетка напротив форсунки автополива работают в разных условиях. Ещё один случай — низина, где после ливня стоит вода. Одна и та же колонна может подойти для первого места и оказаться неправильным выбором для двух других.

Поэтому выбирать следует не по принципу «чем больше число, тем лучше товар», а по связке: место → воздействие воды → совместимые розетка и вилка → условия изготовителя. Документированный IP44 полезнее неподтверждённого обещания IP65. Однако реально испытанный IP65 обеспечивает более высокую защиту от воды, чем IP44.

Почему IP44 встречается у BEGA, Paulmann и SLV?

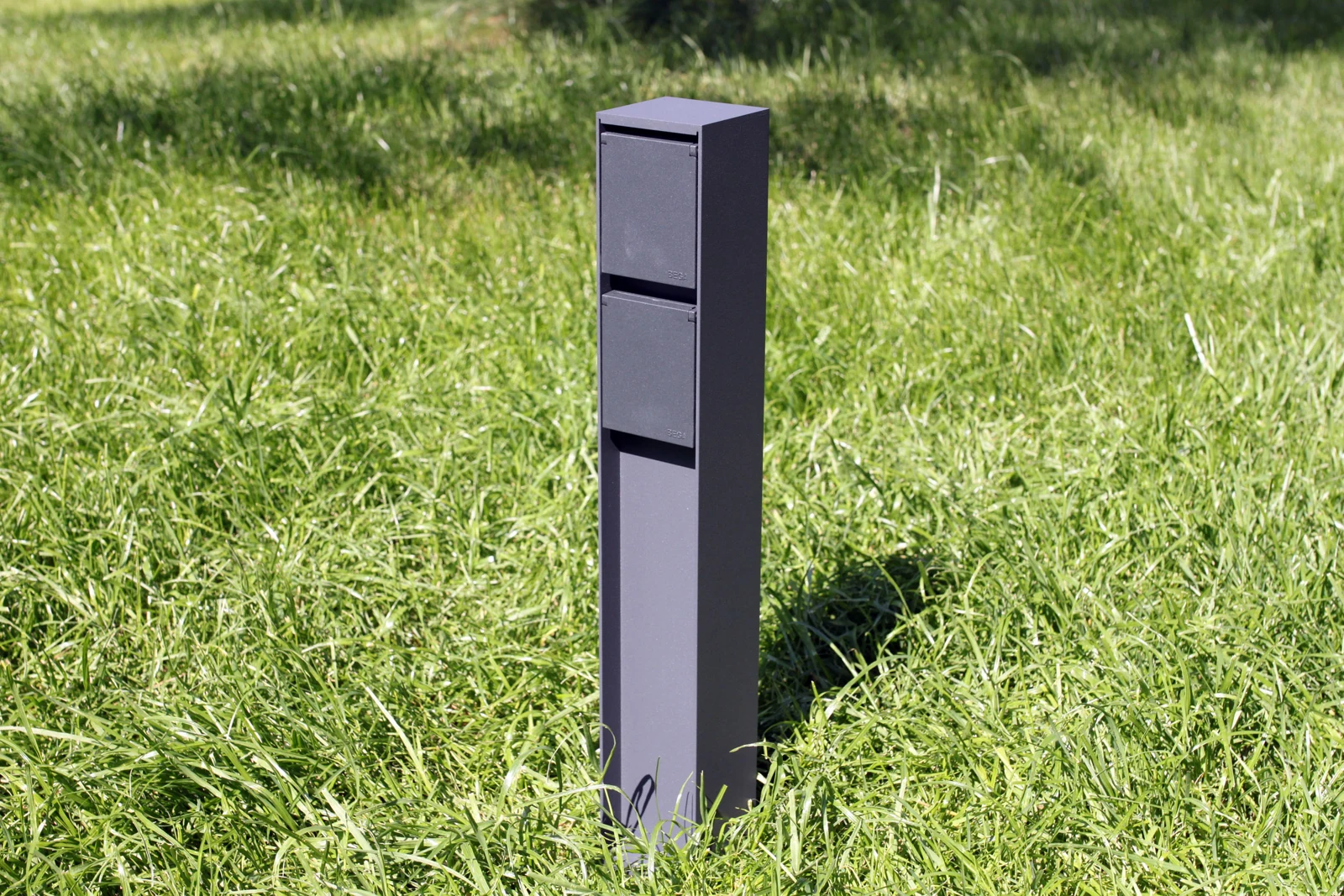

В нашем каталоге есть и BEGA 70706 — колонна с двумя розетками типа F. Изготовитель предназначает её для питания садового инструмента и переносных садовых светильников. В техническом листе указаны IP44 и знак безопасности VDE. Такой пример полезнее сравнения брендов по одной цифре: оценивать нужно конструкцию, назначение и документированные ограничения. Ниже — отдельный разбор BEGA и перехода к более высокой защите.

Потому что производители действительно предлагают такие изделия для наружного применения. Например, Paulmann относит Rio 94313 к уличным распределителям питания с защитой от брызг IP44. SLV указывает IP44 для садового четырёхрозеточного удлинителя 227001. Это не «комнатные розетки, случайно вынесенные в сад».

Но назначение «для улицы» не отменяет требований к положению корпуса, подключению и обслуживанию. Описание в каталоге подтверждает заявленные характеристики, а подробные условия эксплуатации нужно читать в инструкции.

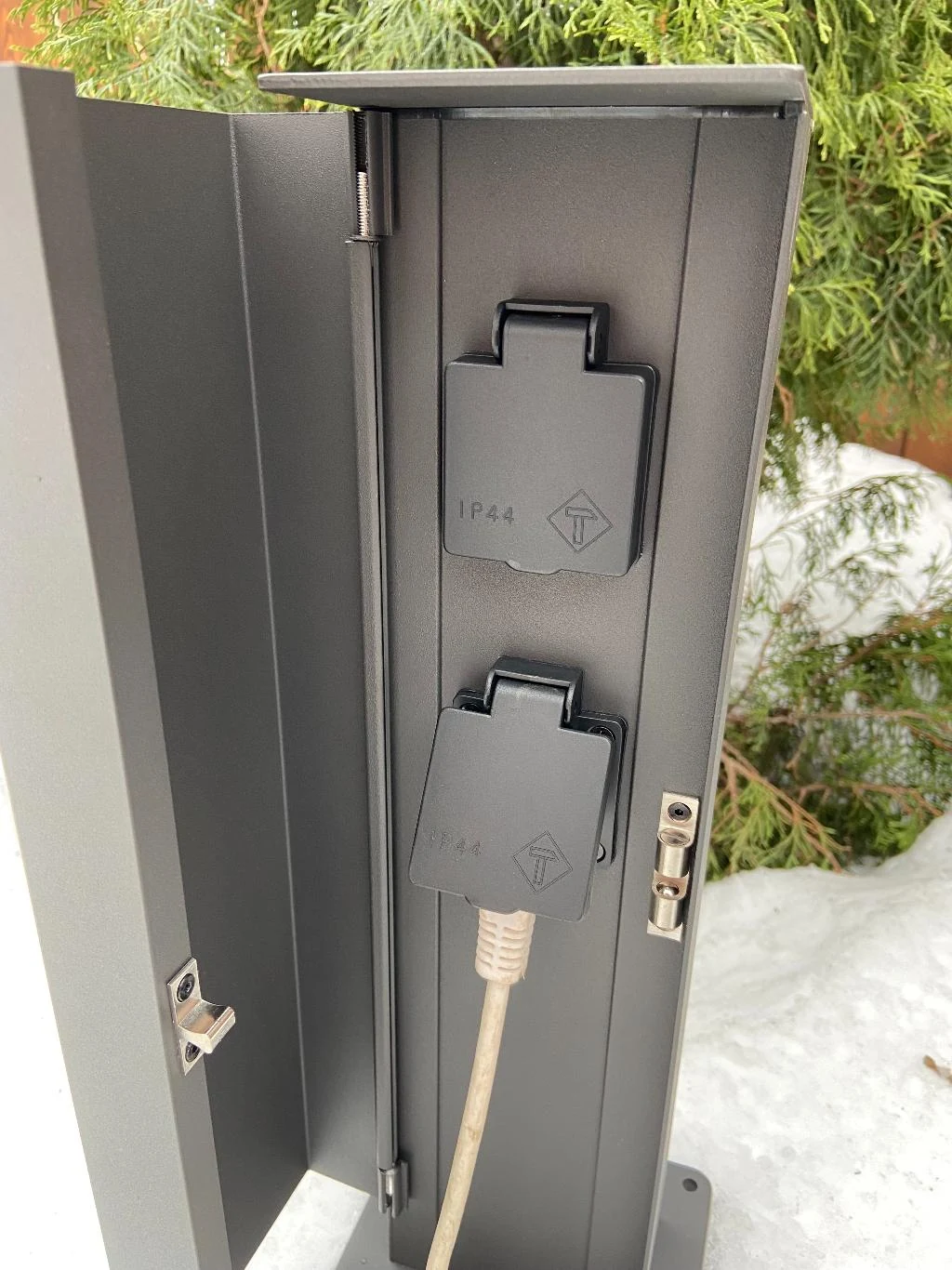

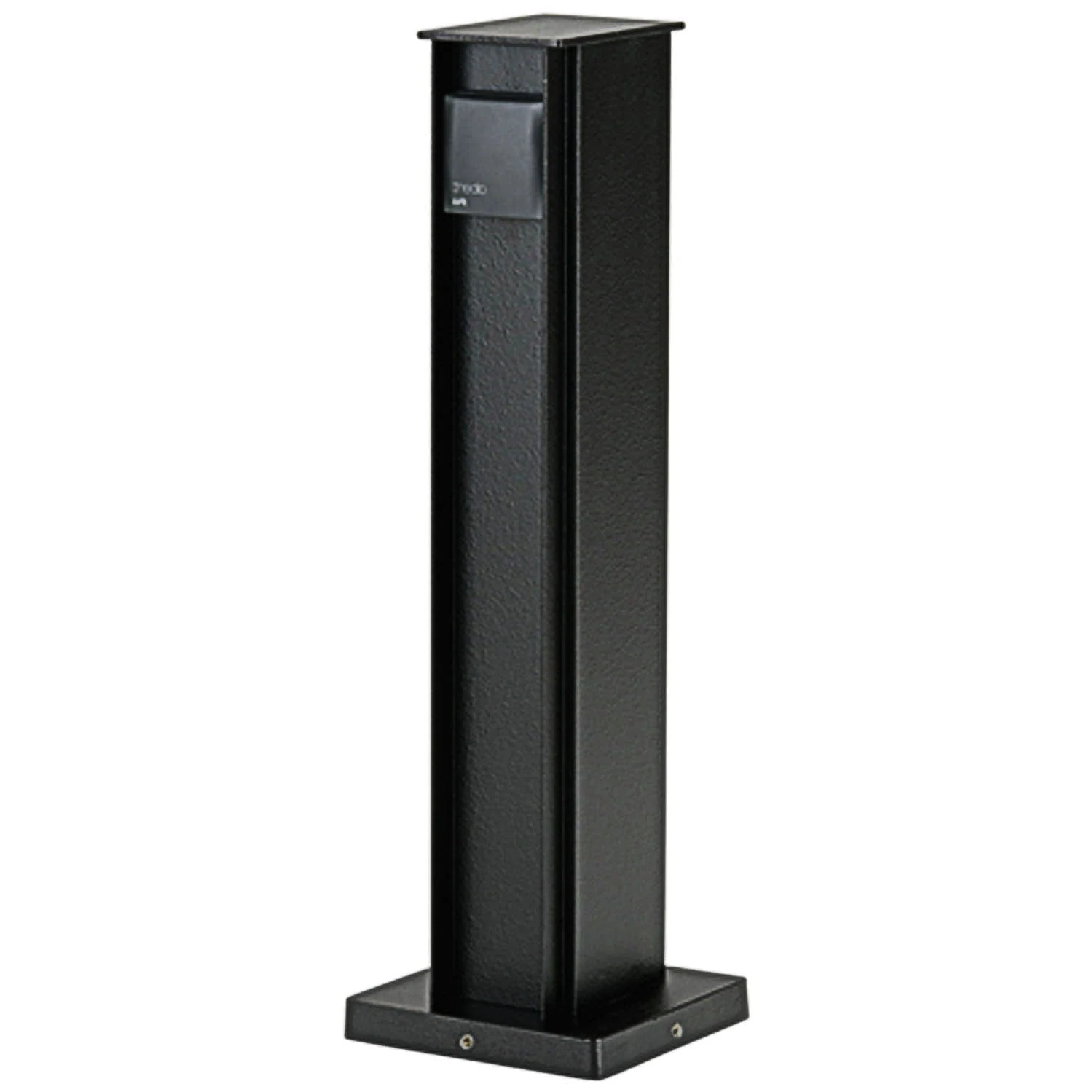

Это подборка фотографий реальных товаров из каталога. По внешнему виду можно сравнить конструкцию и доступ к розеткам; допустимые условия работы каждого изделия определяются его документацией.

Эти примеры показывают, что IP44 используется известными изготовителями осознанно. Они не заменяют проверку документов поставляемой партии и не означают, что мы сравнили изделия с конкурентами в испытательной лаборатории.

Чем IP44 отличается от IP54 и IP65?

IP54 не означает лучшую защиту от дождя, чем IP44. В обоих обозначениях вторая цифра — 4. Первая характеризует другую группу воздействий.

IP65 уже отличается по воде, но не означает пригодность к затоплению, мойке любым давлением или работе в любом положении. Подробная расшифровка и различие между струями и погружением — в основной статье о степени защиты IP.

Какая вилка нужна для защиты соединения от брызг?

Нужна вилка подходящей конструкции и наружного исполнения, а не просто любая вилка, входящая в розетку. Для распространённых садовых розеток типа F обычно речь идёт о полноразмерной вилке с защитным контактом. Но даже полноразмерный корпус сам по себе ещё не подтверждает IP44: важны исполнение вилки, глубина посадки и совместимость с уплотнением.

Наглядное объяснение даёт Brennenstuhl. У описанных изготовителем розеток и соединительных муфт IP44 предусмотрена резиновая уплотняющая кромка. Подходящая вилка входит достаточно глубоко, чтобы кромка охватила её край. Производитель прямо требует для брызгозащищённого соединения также вилку IP44. Обычная комнатная угловая вилка IP20 может не садиться в такую розетку должным образом.

Представьте два подключения к одной садовой колонне: уличный удлинитель с подходящей защищённой вилкой и комнатный блок питания с узкой плоской вилкой. Оба могут подавать питание на прибор. Но электрическая совместимость и защита от воды — разные свойства. Во втором случае нужно предусмотренное изготовителем защищённое решение для всего соединения; переходник сам по себе этой задачи не решает.

Не подрезайте уплотнение и не вталкивайте неподходящую вилку силой. Если посадка не соответствует инструкции, подбирают совместимое изделие. После подключения кабель не должен вытягивать вилку или перекашивать её в гнезде.

Как подключить гирлянду у ёлки зимой?

Садовую колонну нередко ставят ради одной понятной задачи: в декабре включить гирлянду на ёлке. Летом выбирают красивый столбик, а зимой обнаруживают, что квадратный блок питания гирлянды не подходит к его розетке. Проверять такую пару лучше до покупки и монтажа — вместе с блоком, который действительно будет использоваться.

Почему гирлянда включилась, а соединение осталось незащищённым?

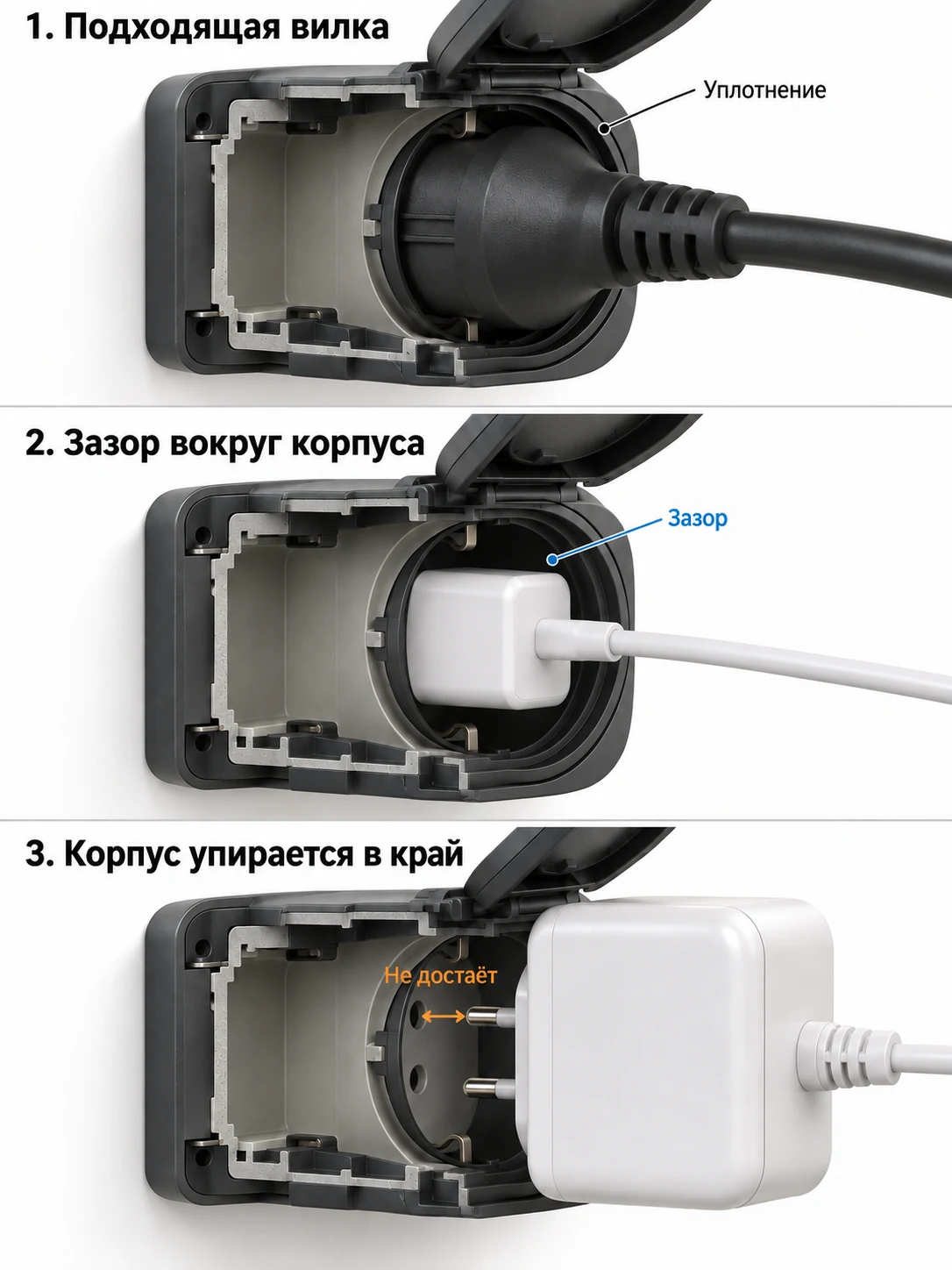

У небольшого блока могут быть два штыря и узкий корпус. Он входит в гнездо и подаёт питание, но не прилегает к уплотнению, рассчитанному на другой профиль вилки. Вокруг остаётся зазор — это второй случай на рендере выше. Для такой конструкции факт «гирлянда светится» подтверждает только наличие электрического контакта.

Отдельная маркировка IP на блоке питания тоже не даёт автоматического ответа о защите места подключения к розетке. Условия могут предусматривать определённое положение блока, защищённую розетку или дополнительную оболочку. А надпись «для улицы» на гирлянде иногда относится к самой светящейся части: место установки блока нужно проверить отдельно.

Почему квадратный блок вообще не вставляется?

Бывает обратная геометрия: корпус блока широкий, а штыри выступают из него недостаточно далеко для конкретной глубокой розетки. Блок упирается в выступающий ободок раньше, чем вилка сядет полностью. На третьем изображении показан случай, когда штыри не достигают контактных отверстий; в реальном изделии возможна и неполная посадка. Её нельзя считать нормальным подключением, даже если питание иногда появляется.

Сравнивают не только длину штырей. Важны глубина гнезда, размер входного отверстия, выступающая часть вилки, ширина корпуса блока и место для кабеля. Единого размера «для всех уличных розеток» нет. Проверку посадки проводят при отключённом питании; уплотнение не срезают, а корпус не стачивают.

Как решить проблему без случайных переходников?

• Подобрать совместимый комплект. Уличная гирлянда с разрешённым для её системы блоком питания, подходящей вилкой и нужной длиной кабеля избавляет от поиска обходного решения. У блока на отдельном сетевом шнуре геометрия вилки не зависит от размеров самого блока, но его наружное исполнение всё равно проверяют.
• Оставить комнатный блок внутри помещения. Если это предусмотрено изготовителем гирлянды, наружу выводят её кабель низкого напряжения. Длину и тип удлинения согласуют с системой; произвольно наращивать провод или зажимать его оконной створкой не следует.
• Использовать предназначенный для этого защитный бокс. Он должен вмещать блок с подключённой вилкой, закрываться без усилия и обеспечивать предусмотренное уплотнение кабельных выходов. Пригодность блока к температуре, влажности и работе внутри оболочки проверяют отдельно. Сам бокс не делает любое комнатное устройство уличным.

Такие боксы существуют как самостоятельные изделия. Например, Brennenstuhl 1160530 предназначен для защиты соединений, адаптеров и трансформаторов; для него заявлен IP54. Производитель указывает размеры корпуса и диапазон диаметра кабеля 6,9–10,5 мм. Тонкий провод гирлянды нельзя автоматически считать совместимым с любым уплотнённым вводом. Нужно предусмотренное изготовителем решение, иначе зазор останется уже в стенке бокса.

Короткий удлинитель иногда позволяет физически разместить большой блок удобнее. Однако он добавляет ещё одно соединение, и защита нужна обоим. Комнатный тройник, переходник без подтверждённой защиты или пакет поверх блока не заменяют подходящую конструкцию.

Что проверить перед первым снегом?

Поднимите вопрос размещения заранее: соединение не должно оказаться в сугробе или талой воде. Проверьте допустимую температуру блока и кабеля, целостность уплотнений, отсутствие натяжения проводов, возможность полностью закрыть предусмотренную оболочку. Для блока внутри бокса важны допустимая температура и отвод тепла: оборачивать его утеплителем нельзя. Защита питающей линии и УЗО обязательны к рассмотрению отдельно от IP.

Хорошая проверка перед покупкой проста: показать продавцу не только желаемую колонну, но и фотографию блока со стороны вилки, его маркировку и размеры. Ещё лучше — проверить совместимость конкретной пары. Тогда розетка у ёлки будет выбрана под реальную гирлянду.

Где IP44 достаточно, а где нужно менять решение?

Колонна должна оставаться устойчивой, а розеточная часть — находиться в предусмотренном изготовителем положении. Не закапывайте её глубже ради внешнего вида и не поднимайте уровень грунта вокруг готового основания без проверки инструкции. Предусмотренные дренажные отверстия нельзя самовольно герметизировать.

Если после сильного дождя вода стоит у розеток, это уже повод пересмотреть установку. Покупка наклейки с большим IP не устраняет ошибку размещения.

Почему у BEGA IP44, а не IP65?

IP44 описывает защиту от определённых воздействий, а не уровень качества изделия. У BEGA 70706 есть алюминиевый корпус, детали из нержавеющей стали, покрытие BEGA Unidure и монтажное основание из горячеоцинкованной стали. Эти характеристики важны для уличного изделия, но сами по себе не превращают его розеточный узел в пыленепроницаемое соединение, выдерживающее струи.

Чтобы перейти от IP44 к IP65, недостаточно сделать металл толще или поставить более дорогие контакты. Требуется обеспечить два других результата испытаний: отсутствие проникновения пыли и защиту от водяных струй. В разъёмном соединении приходится защищать стык вилки и розетки, места сборки и ввода кабеля. Уплотнение должно работать при предусмотренных допусках размеров и положении деталей.

Для конструкции, где защита образуется прилеганием вилки к розетке, форму ответной детали нельзя игнорировать. Нельзя обещать защиту от струй с произвольной узкой вилкой, если вокруг неё остаётся открытый путь к гнезду. Возможные инженерные решения — специально согласованная пара с прижимом уплотнения или отдельный закрывающийся корпус вокруг соединения с защищённым выходом кабеля. Это уже изменение конструкции.

Что подтверждает документация BEGA?

Для 70706 изготовитель заявляет IP44 с оговоркой «при закрытой крышке». Технический лист не объясняет, почему фабрика выбрала именно эту степень, и не подтверждает IP65. Поэтому корректный вывод такой: это изделие с установленными изготовителем условиями применения; высокая культура изготовления не отменяет этих условий. По этому листу нельзя приписывать колонне защиту IP44 с любой вставленной вилкой или считать доказанным, что все изделия BEGA имеют тот же предел.

Как Legrand обеспечивает защиту выше IP44?

Более высокая защита подключённой розетки технически достижима. В техническом листе Legrand Plexo 66 F00071EN/02 для исполнений 0 904 65 и 0 904 85 указана IP66 при закрытой крышке с подключённой вилкой. Здесь конструкция позволяет закрыть крышку и после подключения — это предусмотренное изготовителем рабочее состояние.

Тот же лист перечисляет и другие артикулы, но указанное подтверждение для подключённой вилки относится именно к этим двум. Пример показывает, почему нельзя переносить характеристику на всю серию или на внешне похожую садовую колонну.

Практический вывод: качественная колонна IP44 может полностью соответствовать задаче садового подключения при соблюдении инструкции. Если на соединение будут воздействовать струи, выбирают специально рассчитанное на это исполнение. Надпись IP65 на обычной конструкции должна подкрепляться документами на готовое изделие и предусмотренную комплектацию, а не только характеристикой отдельной крышки или механизма.

Как оценить обещание IP65 на Ozon или другом маркетплейсе?

Карточка товара — рекламное описание, а не протокол испытаний. Если в заголовке написано IP65, в инструкции — IP44, а на изделии нет понятного обозначения модели, покупатель не может установить, что именно ему обещают. Такое расхождение нужно выяснить до покупки.

Проблема — неподтверждённая характеристика, а не название торговой площадки или страна производства. Китайский завод может выпускать качественное испытанное оборудование. Европейское название на коробке тоже не освобождает продавца от подтверждения происхождения и характеристик.

• Проверьте, совпадают ли артикул и изготовитель на карточке, упаковке, инструкции и в документах.
• Найдите условия заявленного IP: закрытая крышка, подключённая вилка, положение установки, требования к кабелю.
• Уточните, относится ли документ ко всей колонне или только к установленному в ней розеточному механизму.
• Попросите сведения о подтверждении соответствия и проверьте их по реестру, включая область действия и приложения.
• Если продавец не может устранить противоречия, выберите изделие с понятной документацией.

Отсутствие файла сертификата в карточке ещё не доказывает, что изделие не сертифицировано. Но отказ предоставить сведения, несовпадение модели и необъяснимые расхождения — достаточная причина не полагаться на красивую цифру.

Без протоколов или сравнительных испытаний нельзя утверждать, что конкретная колонна IP65 опаснее конкретной IP44. Можно утверждать другое: неизвестные характеристики не становятся надёжными от того, что выглядят лучше в рекламной таблице.

Какие документы действительно помогают проверить розетку?

Для низковольтного оборудования в России и ЕАЭС действует ТР ТС 004/2011. Обязательная форма подтверждения определяется видом продукции и её классификацией. Не следует считать, что у любой собранной колонны и любого отдельного компонента обязательно одинаковый комплект документов.

В открытом реестре Росаккредитации проверяют номер документа, заявителя, изготовителя, продукцию и приложения, а также статус. Если запись относится к другому изделию, известный орган сертификации в шапке не решает проблему. Для конкретной поставки учитывают также схему подтверждения и период, к которому она относится.

Слова «сертификат IP» часто употребляют слишком свободно. Степень защиты проверяют испытанием оболочки по соответствующему стандарту; результат отражают в протоколе и используют в документации на изделие. Универсальной бумаги, которая навсегда делает любую колонну «водонепроницаемой», нет.

Роспотребнадзор рекомендует покупателям онлайн-магазинов проверять сведения о подтверждении соответствия. Для владельца участка это не формальность: документы позволяют отличить известные ограничения изделия от обещания, которое невозможно проверить.

Почему нельзя свести выбор к «Европа — хорошо, Россия — плохо»?

В Европе существуют требования безопасности, ответственность участников поставки и рыночный надзор. Но маркировка CE, когда она применима, не означает, что каждое изделие предварительно испытал независимый государственный центр. Европейская комиссия прямо объясняет ответственность изготовителя за соответствие и порядок нанесения CE. Отдельные категории имеют свои правила; не вся продукция вообще подлежит маркировке CE.

Система Safety Gate публикует сообщения об опасных непродовольственных товарах на европейском рынке. Следовательно, происхождение или место продажи не дают абсолютной гарантии. В России и ЕАЭС тоже существуют обязательные требования и процедуры подтверждения соответствия.

Объяснять сомнительные маркировки только коррупцией без доказательств по конкретному случаю было бы неправильно. Покупателю полезнее проверяемое сравнение: кто изготовил изделие, что именно заявлено, какие документы это подтверждают и кто отвечает за поставку. Именно по этим признакам стоит выбирать и европейскую колонну IP44, и изделие с более высокой защитой.

Почему четыре розетки не означают четыре полные нагрузки?

IP ничего не сообщает о допустимой суммарной мощности. У Paulmann Rio 94313 изготовитель указывает максимум 3650 Вт для изделия, а розетки соединены параллельно. Это не четыре независимых источника по 3650 Вт.

Простой пример: прибор на 2000 Вт и прибор на 1800 Вт вместе потребляют 3800 Вт — больше заявленного предела 3650 Вт. Подключение в разные гнёзда одной колонны не устраняет превышение.

Этот пример проверяет только сумму мощностей. Для реальной линии учитывают её собственные ограничения, кабель, защитные аппараты и характер нагрузки, в том числе пусковые токи двигателей. Внешне сухой корпус и высокий IP не предотвращают перегрев плохого контакта или перегрузку.

В инструкции BEGA к уличным распределительным колоннам отдельно упоминаются защитное отключение и защита питающей линии. Это важное разделение: оболочка защищает от внешних воздействий, электрические защитные меры решают другие задачи. Стационарную садовую линию и подключение колонны должен выполнять квалифицированный электрик с учётом защитного проводника, УЗО и защиты от сверхтоков.

Что ещё спрашивают об уличных розетках?

Как выбрать колонну без гонки за цифрами?

• Определите место. Где проходит полив, скапливается вода и лежит снег?
• Подберите ответную вилку. Её тип, наружное исполнение и посадка должны соответствовать розетке. Уточните допустимость длительного подключения.
• Проверьте конкретную модель. Наружное назначение, IP в рабочем состоянии, температурные ограничения и монтаж.
• Согласуйте нагрузку и питание. Число гнёзд не заменяет расчёт линии.
• Сопоставьте документы с поставляемым изделием. Артикул и условия испытания важнее рекламного эпитета.

Для обычной садовой точки питания качественное, документированное исполнение IP44 может быть правильным выбором. Если нужны защита от струй или специальный режим эксплуатации, выбирайте реально предназначенное для этого решение.

Посмотреть варианты конструкции, высоты и числа гнёзд можно в разделе уличных колонн и садовых розеток. А значение каждой цифры и пределы защиты удобно сверять с справочником IP.

На какие документы мы опирались?

• ГОСТ 30988.1-2020 (IEC 60884-1:2013), пункт 16.2.2: испытания штепсельных соединителей на водозащиту, монтажные условия и испытание вилок в сочленённом состоянии.
• ГОСТ 14254-2015 (IEC 60529:2013): характеристики защиты оболочек от доступа, твёрдых частиц и воды.
• Paulmann: Socket column Rio, quadruple, артикул 94313 — наружное назначение, IP44, подключение и максимальная мощность.
• SLV: 4-fold garden outlet, артикул 227001 — исполнение, кабель и IP44.
• Legrand: технический лист Plexo 66 F00071EN/02, разделы 3 и 7.1 — разные исполнения и IP66 с подключённой вилкой.
• BEGA: технический лист Connecting Pillar 70 706, редакция 49.24 — назначение, материалы, тип F, IP44 и условие закрытой крышки; инструкции распределительных колонн — защита питающей линии.
• Brennenstuhl: Weather protection box IP54, артикул 1160530 — назначение, размеры и ограничения кабельных вводов.
• Electrical Safety First: Christmas lights — раздельная проверка наружного назначения гирлянды и размещения её блока питания.
• Brennenstuhl Service: объяснение совместимости вилок с розетками и соединительными муфтами IP44 — уплотняющая кромка и необходимость вилки IP44 для брызгозащищённого соединения.
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»; рекомендации Роспотребнадзора о проверке подтверждения соответствия при онлайн-покупках.
• Европейская комиссия: разъяснения о CE marking и система Safety Gate.

Материал объясняет выбор и проверку характеристик. Лабораторное сравнение товаров маркетплейсов и каталога в рамках этой статьи не проводилось.
