TouchDim и Push DIM: как диммировать свет обычной кнопкой

Подойдёт ли кнопочное диммирование в вашем случае

Сначала ответы на вопросы, с которыми к нам приходят чаще всего. Подробности по каждому пункту ниже по тексту.

Что происходит, когда вы нажимаете кнопку

У обычного выключателя одна задача: разорвать или замкнуть питание светильника. При кнопочном диммировании драйвер подключён к сети постоянно и всё время ждёт сигнала. Кнопка стоит в отдельной цепи: в разрыве провода, который идёт от фазы на управляющий вход драйвера (обычно клеммы обозначены DA, как у DALI).

Пока кнопка нажата, на входе есть 230 В. Отпустили — напряжения нет. Это всё, что знает драйвер. Дальше он сам решает, что вы имели в виду, по длительности импульса:

Из таблицы видно главное: общей «азбуки» у кнопочного диммирования нет. Короткое нажатие везде включает и выключает свет, а дальше каждый производитель делает по-своему. Двойной щелчок у OSRAM сохраняет уровень, у диммера Arlight включает ночник. Если в одной группе окажутся драйверы разных серий, они будут по-разному понимать одно и то же нажатие. OSRAM прямо пишет, что даже свои ЭПРА старой серии QT DALI и новой QTi DALI не стоит вешать на одну кнопку: скорость диммирования и поведение после пропадания сети у них разные.

Ещё одна особенность, к которой стоит привыкнуть: направление диммирования. Вы держите кнопку, свет становится ярче, отпустили. Держите снова — свет темнеет. Чтобы опять сделать ярче, нужно отпустить и нажать ещё раз. Через пару дней это получается само собой, но в первый вечер гости обычно жалуются, что «кнопка работает наоборот».

Одна идея под разными названиями

Название функции зависит от производителя драйвера. Идея одна, исполнение разное, поэтому схему подключения всегда берут из паспорта конкретной модели.

Как читать артикулы Arlight: окончание PD означает Push DIM. Например, ARJ-SP-50-PFC-1-10V-DALI2-PD — драйвер постоянного тока с тремя вариантами управления: DALI-2, аналоговым 1–10 В и кнопкой. Использовать одновременно можно только один. Подробнее о том, какие ещё бывают входы у драйвера, мы писали в статье «Функции LED-драйверов: от входа управления до защиты».

Как подключают кнопку к драйверу

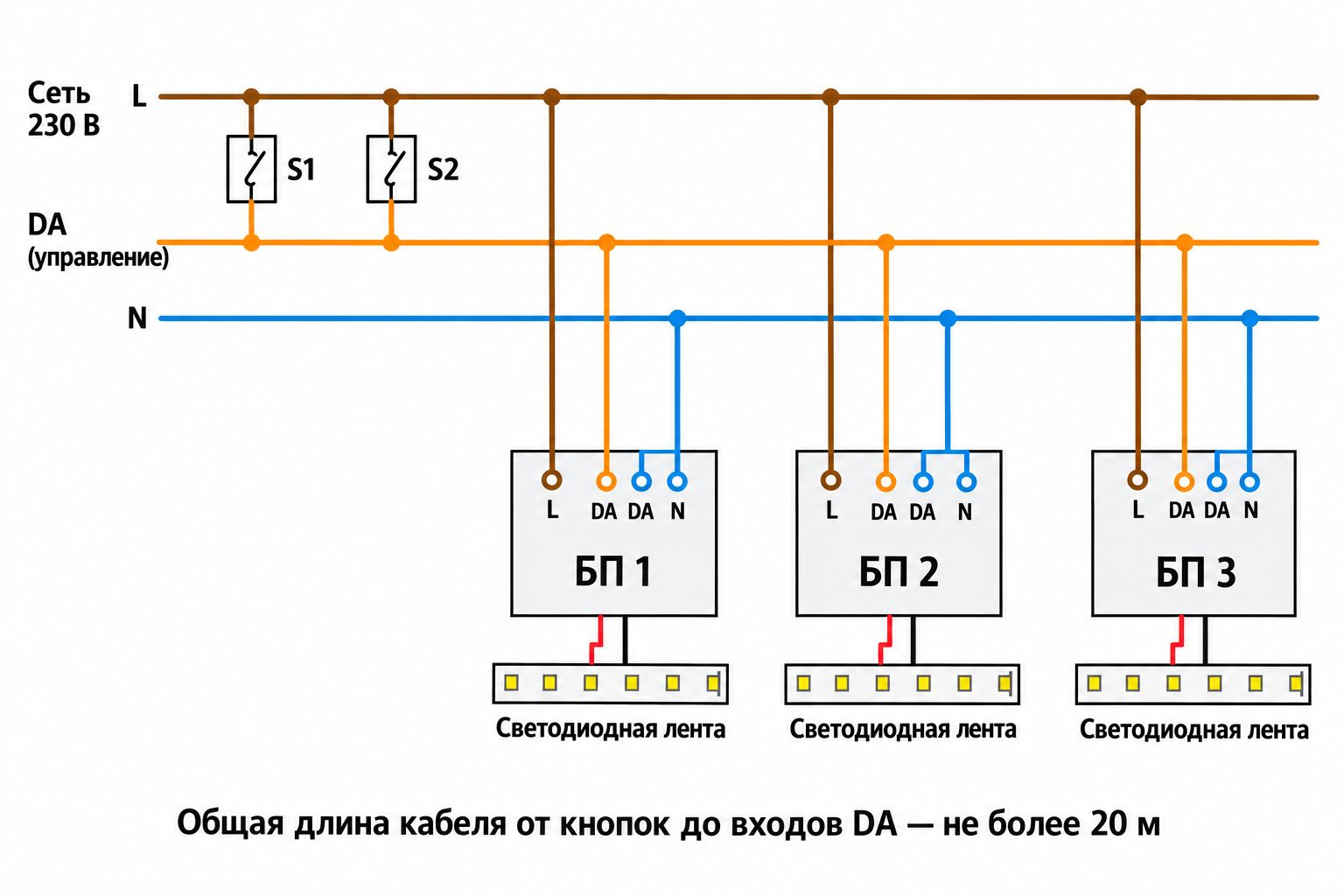

Возьмём блок питания для ленты Arlight серии ARPV-LG-LINEAR-PFC-DALI2-PD: у него схема подключения кнопки нарисована в паспорте очень наглядно.

1. Драйвер получает постоянное питание: фаза L, ноль N, заземление. Выключателя в этой цепи нет, драйвер подключён к сети всегда. Потребление в выключенном состоянии у этой серии меньше 0,5 Вт.
2. У драйвера два управляющих провода DA. Один (серый) подключают к нулю.
3. Второй (сиреневый) через кнопку с нормально разомкнутыми контактами подключают к фазе.
4. Нужно несколько кнопок — их ставят параллельно: все контакты в разрыв одного и того же провода фазы.
5. Нужно несколько драйверов — их управляющие входы соединяют между собой. Тогда одна кнопка управляет всеми сразу.

У драйверов ARJ-SP…DALI2-PD для светильников (постоянного тока) то же самое: сетевые провода на клеммы DA, кнопка без фиксации в разрыв фазного провода.

Кнопка нужна возвратная — такая, что размыкается сама, когда вы её отпускаете. Обычный клавишный выключатель с фиксацией не подойдёт: пока он включён, драйвер «видит» бесконечно долгое нажатие и будет без остановки менять яркость от минимума до максимума. Возвратные кнопки есть почти во всех сериях электроустановочных изделий, обычно они называются «кнопочный выключатель» или «выключатель без фиксации», часто со значком колокольчика.

По управляющему проводу идёт сетевое напряжение. Значит, это силовая цепь: сечение, изоляция и способ прокладки — как у обычной проводки на 230 В. Слаботочная витая пара для такой кнопки не годится.

Сколько драйверов и метров кабеля выдерживает одна кнопка

Ограничения у Push DIM появляются из-за ёмкости кабеля. Провод от кнопки до драйвера всю длину идёт рядом с другими проводами. Даже когда кнопка не нажата, на нём наводится небольшое напряжение. На коротком кабеле его не видно. На длинном его может хватить, чтобы драйвер принял его за нажатие или пропустил настоящее короткое нажатие.

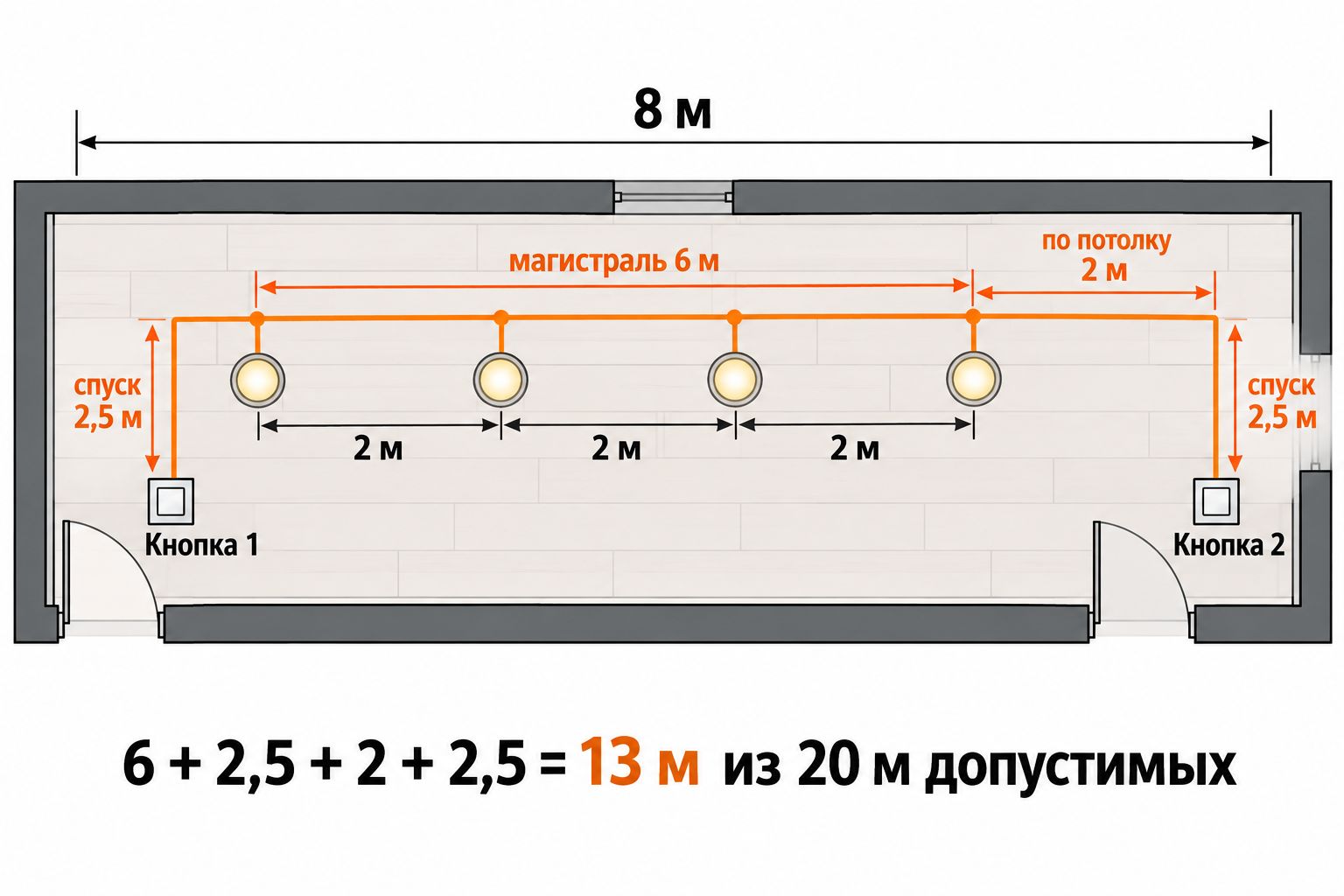

Обратите внимание на слово «сумма». Считается не расстояние от щита до последнего светильника, а вся медь, подключённая ко входу DA: магистраль вдоль светильников, все спуски к кнопкам и перемычки между драйверами.

Что делать, если длина всё-таки больше. OSRAM в своих документах предлагает компенсировать ёмкость линии и даёт два способа. Первый — маленький трансформатор 230/12 В, рассчитанный на 25 мВт на каждый ЭПРА (100 мВт на четыре ЭПРА), рядом с ЭПРА или в коробке за кнопкой. Второй — конденсатор класса X2 на 250 В параллельно входу DA одного ЭПРА, ёмкостью не меньше 10 нФ на метр линии: 300 нФ для 30 м, 400 нФ для 40 м. Это решения конкретного производителя для его же устройств. Переносить их на драйверы других марок без согласования с производителем мы не советуем.

Почему светильники «разъезжаются» и как их собрать обратно

Классическая жалоба: нажали кнопку, три светильника погасли, а четвёртый, наоборот, включился. Или все горят, но один заметно темнее. Это рассинхронизация. Один из драйверов не так понял какое-то нажатие: принял короткое за длинное, пропустил импульс или поймал помеху. Теперь он «отстаёт» от остальных на один шаг.

Чем больше драйверов на линии и чем она длиннее, тем чаще это случается. Именно поэтому у OSRAM ограничение в четыре ЭПРА на кнопку.

У производителей есть способы вернуть всех к одному состоянию:

Если рассинхронизация повторяется каждые несколько дней, лечить её одной синхронизацией бессмысленно. Причину ищут в линии: лишние метры кабеля, кнопка с подсветкой, управляющий провод в одном кабеле с мощной нагрузкой, драйверы разных серий на одной кнопке.

Кнопка с подсветкой и другие причины ложных срабатываний

Кнопку с подсветкой ставят часто: в темноте её удобно найти. Для Push DIM она не подходит. Индикатор (неоновая лампочка или светодиод с резистором) подключён параллельно контактам. Через него всё время течёт маленький ток, и для драйвера это похоже на постоянно нажатую кнопку или на шум.

OSRAM прямо запрещает выключатели с неоновыми индикаторами. В паспортах Arlight этот случай есть в таблице неисправностей: «мигание светильника в выключенном положении выключателя — использован выключатель со встроенной подсветкой», устранение — отключить подсветку или поставить выключатель без неё.

Другие причины, когда свет сам включается, мигает или не реагирует:

• Управляющий провод длинный и идёт рядом с силовыми. Arlight пишет: если в здании несколько систем с кнопками, их управляющие провода прокладывают отдельно друг от друга и от силовых линий. Иначе импульс с одной линии может навестись на другую, и группа сработает, хотя её кнопку никто не трогал.
• Помехи от моторов и мощной техники. OSRAM описывает это отдельно и предлагает фильтр Touch DIM между сетью и входами DA.
• Обрыв или плохой контакт в управляющем проводе. Часть драйверов перестаёт реагировать, остальные работают.
• Драйверы на разных фазах. Если кнопка взята от одной фазы, а драйвер питается от другой, схема перестаёт соответствовать паспорту. Все драйверы и кнопки одной группы должны быть на одной фазе. Это правило следует из схем всех производителей, где вход DA и питание берутся от одной линии L/N.

Кнопка на 230 В или «сухой контакт»: не перепутайте

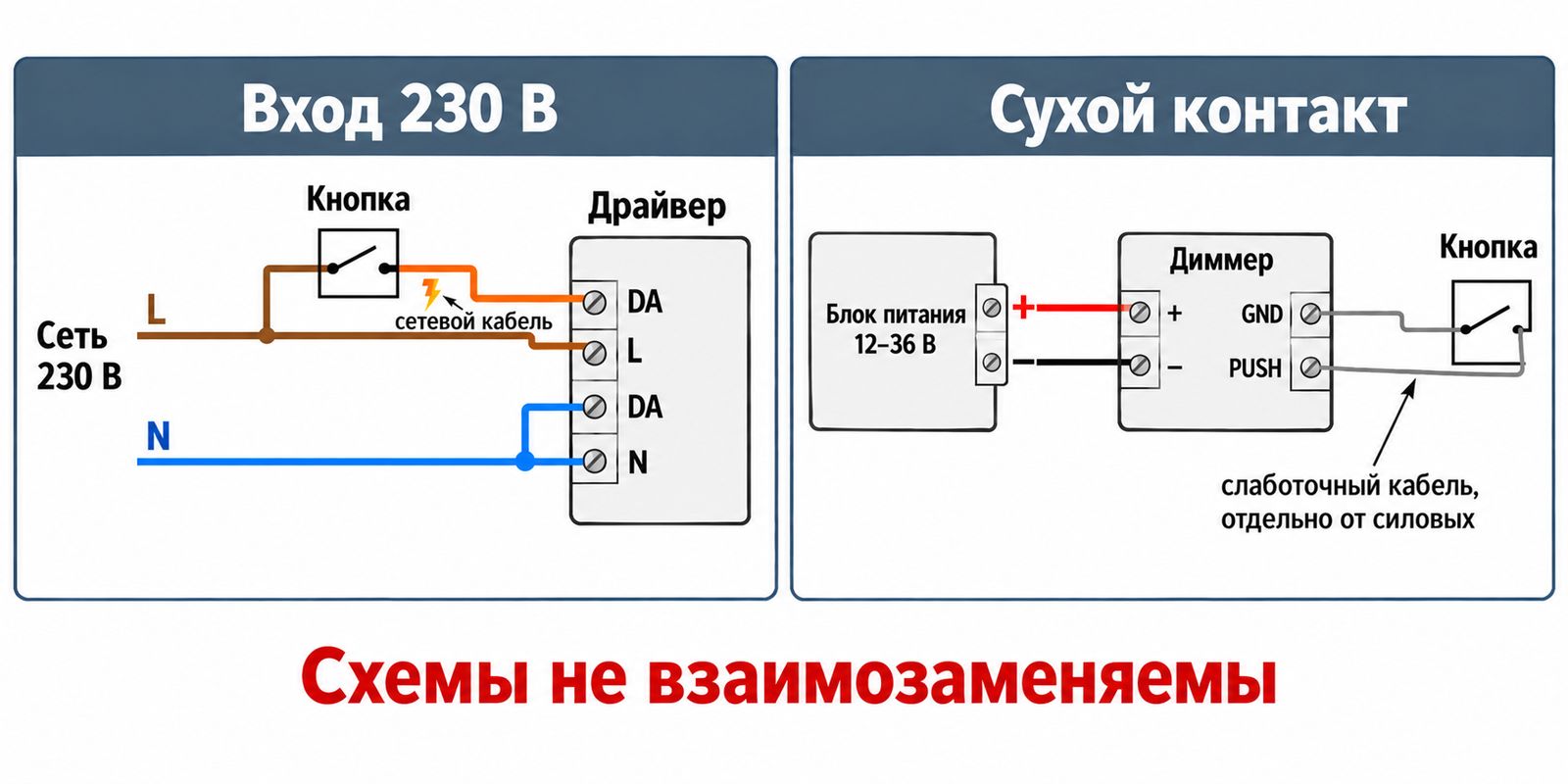

Слово PUSH на корпусе ещё не говорит, какое напряжение подавать на вход. Сравним два диммера Arlight с кнопочным управлением из нашего каталога:

У входа «сухой контакт» есть своё требование. Arlight для 038545 пишет: слаботочные кабели кнопки прокладывают отдельно от силовых, а при параллельной прокладке — на расстоянии не меньше 50 см. Подробно о кнопках, радиопультах и приоритете ручного управления в системах Arlight с Bluetooth мы рассказали в статье «Как управлять Bluetooth-освещением кнопками и датчиками?».

Push DIM на DALI-драйвере: одно из двух

Большинство драйверов с кнопочным входом — это DALI-драйверы, у которых на тех же клеммах DA есть второй режим. Отсюда самое строгое правило темы, которое повторяют и OSRAM, и Arlight: DALI и Push DIM в одной системе одновременно использовать нельзя. В паспорте Arlight ARPV-LG сказано, что совмещение режимов «приведёт к отказу оборудования».

Причина понятна, если вспомнить, что такое кнопка. Шина DALI — это низковольтная линия с собственным блоком питания и цифровыми командами. Кнопка Push DIM подаёт на те же клеммы 230 В. Если на линии есть контроллер DALI и блок питания шины, сетевое напряжение попадёт прямо на них.

На практике это выглядит так. Сегодня кнопка, через год DALI — можно. Нужно отключить кнопочную проводку от входов DA и подключить шину. При этом драйвер менять не нужно. Как DALI-драйвер ведёт себя, пока контроллера ещё нет, разобрано в статье «Будет ли DALI-светильник работать без DALI?».

С Philips есть дополнительный нюанс. В Xitanium SR FlexTune функция Touch & Dim выключена с завода, а встроенный источник питания шины SR, наоборот, включён. Пока функцию не включили, кнопка этим драйвером управлять не будет. Её включают и отключают источник питания SR через программатор MultiOne. Об этом лучше договориться с поставщиком светильника заранее, чтобы не разбирать потолок после монтажа.

Когда кнопки уже не хватает

Push DIM хорош, пока задача звучит как «одна группа светильников, включить, выключить, подкрутить яркость». OSRAM в документации отдельно предупреждает, что Touch DIM рассчитан на ручное управление и для подключения к автоматике не предназначен. Вот признаки того, что пора смотреть в сторону системы:

• в комнате несколько групп света, и хочется включать их сочетаниями — например, «кино» или «ужин»;
• нужен датчик движения или присутствия, расписание, управление голосом или с телефона;
• длина кабеля к кнопкам выходит за 20–25 м, а сократить её нельзя;
• на одной кнопке получается больше светильников, чем допускает производитель, и рассинхронизация становится нормой.

Для таких задач подходит DALI: адреса, группы и сцены, а длина линии до 300 м (по паспорту драйверов Arlight). Как это устроено, мы разобрали в статье «DALI: адреса, группы и сцены». Если же управлять хочется привычным поворотным диммером, существуют светильники с фазовым диммированием. У этого способа свои требования к совместимости, о них — в статье «Совместимость LED и фазового диммера».

Когда в проекте больше двух-трёх групп и уже непонятно, где хватит кнопки, а где нужна система, проще отдать это на светотехнический расчёт освещения. По плану квартиры сразу видно, сколько светильников окажется на каждой линии, где встанут выключатели и сколько метров кабеля пойдёт к кнопкам. Если светильники ещё не выбраны, начните с подбора светильников под проект: мы сразу отберём модели с нужным управлением.

Драйверы и блоки питания с Push DIM в наличии

В разделе «Драйверы для светодиодов» кнопочный вход есть у серии Arlight ARJ-SP с индексом PD. Это драйверы постоянного тока для светильников и светодиодных модулей. У серии ARJ-SP…1-10V-DALI2-PD ток выставляют DIP-переключателями на корпусе:

• Драйвер Arlight ARJ-SP-50-PFC-1-10V-DALI2-PD (50 Вт, 0,7–1,4 А) — управление DALI-2, 1–10 В или кнопкой;
• Драйвер Arlight ARJ-SP-30-PFC-1-10V-DALI2-PD (30 Вт, 0,2–0,55 А) — для светильников меньшей мощности;
• Драйвер Arlight ARJ-SP-60-PFC-DALI2-PD (60 Вт, 0,35–1,05 А) — DALI-2 или кнопка, без входа 1–10 В.

Для светодиодной ленты 24 В подойдут блоки питания 24 В с индексом PD. Тонкий блок питания Arlight ARV-LG-24060-LINEAR-PFC-DALI2-PD (60 Вт, IP20) рассчитан на установку внутри помещений, в профили и лайтбоксы. Блок питания ARPV-LG24240-LINEAR-PFC-DALI2-PD (240 Вт) собран в металлическом корпусе IP67 и по паспорту допускает установку и вне помещений. Такие блоки питания сами диммируют ленту (у серии ARPV-LG — ШИМ с частотой 1 кГц), отдельный диммер не нужен. Как рассчитать его мощность под длину ленты, мы показали в статье «Какой блок питания нужен для светодиодной ленты».

Если в доме уже стоит обычный блок питания, а ленту хочется диммировать кнопкой, между ним и лентой ставят диммер с кнопочным входом, например упомянутый выше 038545.

Что проверить после монтажа

Частые вопросы

Можно ли поставить кнопку вместо старого выключателя, не меняя проводку?

Чаще всего да, если от выключателя к светильнику идёт кабель хотя бы с тремя жилами или есть возможность взять постоянную фазу у светильника. Драйверу нужно постоянное питание L и N плюс отдельный провод от кнопки на вход DA. Если к выключателю приходят только две жилы «фаза туда — фаза обратно», постоянное питание драйвера придётся брать с другой линии, но так, чтобы фаза осталась той же.

Можно ли подключить к одной кнопке драйверы разных производителей?

Электрически иногда это работает, но логика нажатий, скорость диммирования и поведение после отключения сети у них разные. Даже OSRAM не рекомендует смешивать на одной кнопке две свои серии. Лучше держать в группе драйверы одной серии.

Нужна ли отдельная кнопка для каждого драйвера?

Нет. Обычно наоборот: одна или несколько кнопок управляют группой драйверов, у которых управляющие входы соединены. Ограничение — длина кабеля и число устройств по паспорту.

Свет сам включается ночью. Что это?

Чаще всего кнопка с подсветкой, длинная линия рядом с силовыми кабелями или помехи от мощной техники. Начните с кнопки: временно отключите подсветку или поставьте простую кнопку без индикатора.

Будет ли свет мерцать при диммировании кнопкой?

Кнопка на мерцание не влияет, оно зависит от того, как драйвер регулирует ток. У драйверов Arlight ARJ-SP…DALI2-PD уровень пульсаций по паспорту меньше 1%. Чем отличается ШИМ от аналогового регулирования, мы разобрали в статье «ШИМ и аналоговое регулирование тока».

Чем TouchDim отличается от сенсорного диммера в настольной лампе?

Это разные вещи. У настольной лампы сенсор встроен в корпус: вы касаетесь металла или стекла, и лампа сама меняет яркость. TouchDim и Push DIM — функция драйвера, которым управляет внешняя настенная кнопка.
