Диагностика светодиода и драйвера лабораторным блоком питания: как проверить и не сжечь

На этой странице

Принесли неисправный светильник — непонятно, виноват светодиод или драйвер. Лабораторный блок питания и мультиметр решают вопрос за пару минут, если знать порядок действий и не спалить исправный компонент по пути.

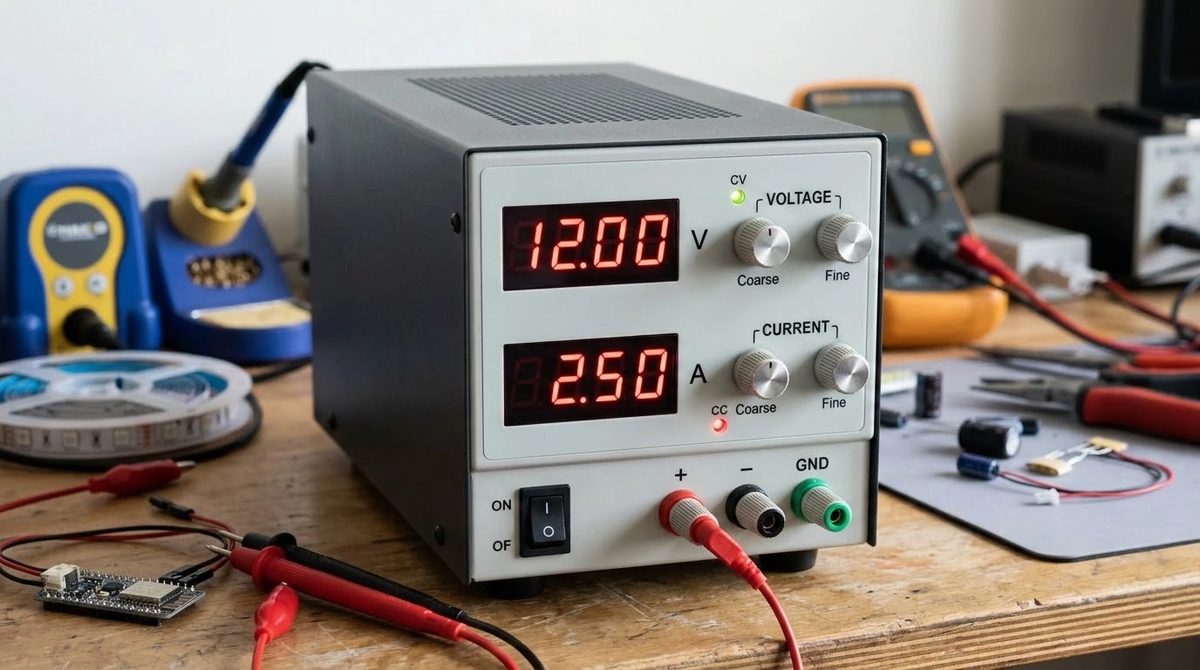

Лабораторный блок питания с индикацией 12,00 В и 2,50 А на рабочем столе
Лабораторный блок питания: отдельные ручки напряжения и тока, индикаторы режимов CV и CC.

Памятка по ручкам блока:

  • Напряжение (CV) выставляют при разомкнутых проводах: крутите ручку напряжения и смотрите на индикатор вольт.
  • Предел тока (CC) выставляют при замкнутых проводах: соедините плюс с минусом, крутите ручку тока и смотрите на индикатор ампер. Затем разомкните провода.

Основные параметры

Порядок настройки блокаСначала ток (на коротком замыкании), потом напряжение (на разомкнутых проводах)
ПолярностьПроверять мультиметром до подачи мощности от блока
Обратное напряжение для LEDОпасно уже от ~5В — не полагаться на «запас»
Напряжение холостого хода CC-драйвераЕсть напряжение — драйвер жив; нет вообще — почти наверняка мёртв
Подключение после проверкиСначала обесточить, потом подключить светодиод, потом включить

Главное правило: сначала ток, потом напряжение

Поднимать ток и напряжение одновременно, «нащупывая» момент свечения, — рабочий, но рискованный способ: если светодиод откроется чуть раньше ожидаемого, бросок тока произойдёт быстрее, чем вы среагируете на ручку. Правильная методика убирает этот риск полностью.

  1. Выключите выход блока.
  2. Замкните выходные провода блока друг на друга — плюс на минус.
  3. Поднимите ручку напряжения на любое ненулевое значение (например, 5–10 В) — при замкнутом выходе блок автоматически уйдёт в режим стабилизации тока (CC), потому что напряжению просто некуда деться.
  4. Крутите ручку тока, глядя на индикатор, пока не выставите нужное значение — например, 10–15 мА для маленького SMD-светодиода.
  5. Разомкните выход. Ток теперь заперт на этом значении — независимо от того, что вы будете делать с ручкой напряжения дальше, блок физически не сможет отдать больше выставленного тока.

Только после этого подключайте светодиод и начинайте плавно поднимать напряжение с нуля. В момент, когда светодиод откроется, ток резко подскочит к заранее выставленному пределу и там остановится — сгореть физически невозможно, потому что предел уже стоит до подключения, а не подбирается на ходу.

Полярность — проверяем до подачи мощности

Светодиод — это диод, и в обратном направлении ток не пойдёт вообще, сколько напряжение ни поднимай — до определённого предела. А предел этот у светодиодов низкий: обратный пробой типично начинается уже около 5В (у части экземпляров реально держит и 12–70В, но производитель это не гарантирует, и полагаться на это нельзя). Если перепутать полярность и просто продолжать крутить ручку напряжения вверх, ожидая свечения, — можно пробить кристалл в обратном направлении задолго до тех значений, которые кажутся разумными для этого типа светодиода.

Поэтому первый шаг — не блок питания, а мультиметр в режиме проверки диодов (значок диода на переключателе). Он подаёт безопасный маленький ток при низком напряжении: для одиночного кристалла или короткой последовательной цепочки (1–3 диода) он часто заставит светодиод слабо засветиться прямо от мультиметра и покажет прямое падение напряжения — заодно подтверждена и полярность. Для COB или длинных последовательных цепочек (суммарное Vf может быть 20–40В и выше) тестового напряжения мультиметра не хватит, и это нормально — сама эта нехватка уже подсказывает, что перед вами не одиночный кристалл.

Если видна маркировка на плате — там обычно есть ориентир на полярность: скошенный угол площадки, цветная метка, треугольник в шелкографии, указывающий на катод. Но мультиметр надёжнее догадок по разводке.

С какого тока начинать: по типу светодиода

Размер и конструкция светодиода подсказывают порядок величины стартового тока.

Ориентир по типу светодиода
ТипСтартовый токОжидаемое Vf
Мелкий SMD (2835, 3014, 5050 и подобные на ленте)5–10 мА, не более 60–100 мА на кристалл~3–3,4 В (белый/синий), ~1,8–2,1 В (цветной)
Линейная плата на 3–5 кристаллов последовательно5–10 мА стартСумма Vf одного кристалла: 3 шт ≈ 9–10 В, 5 шт ≈ 15–17 В
Одиночный мощный кристалл, «один глаз» (1–5 Вт)Начинать с 50–100 мА; традиционные номиналы — 300 мА ≈ 1 Вт, 700 мА ≈ 3 Вт, 1000 мА ≈ 5 Вт, у более крупных кристаллов встречается и 1200 мА~3,0–3,9 В, растёт вместе с ростом тока
COB на подложке (много кристаллов на одной пластине)Начинать с нескольких мА; реальный рабочий ток часто 300 мА – 1 А и выше20–40 В и больше

Это ориентировочные, традиционные номиналы, а не жёсткий стандарт одного производителя — реальная маркировка на радиаторе или самом кристалле, если сохранилась, всегда точнее. Как определить мощность и напряжение по размеру кристалла и числу диодов между резисторами — подробно в статье «Как узнать мощность и напряжение ленты без маркировки». Чёрная точка на кристалле при осмотре — почти стопроцентный признак локального пробоя именно этого светодиода, тот же симптом разобран в статье «Почему лента мигает, тускнеет или не работает».

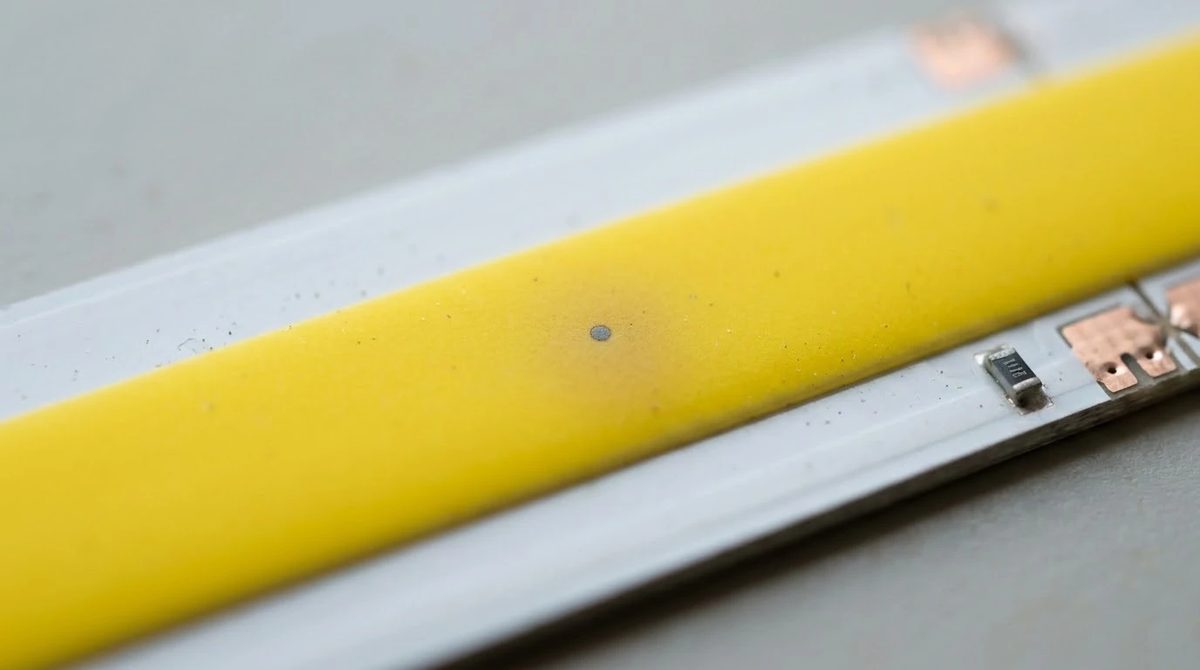

Локальный пробой на COB-ленте: едва заметная тёмная точка в люминофоре
Лента выключена: локальный пробой — едва заметная тёмная точка в люминофоре. Без лупы её легко пропустить.

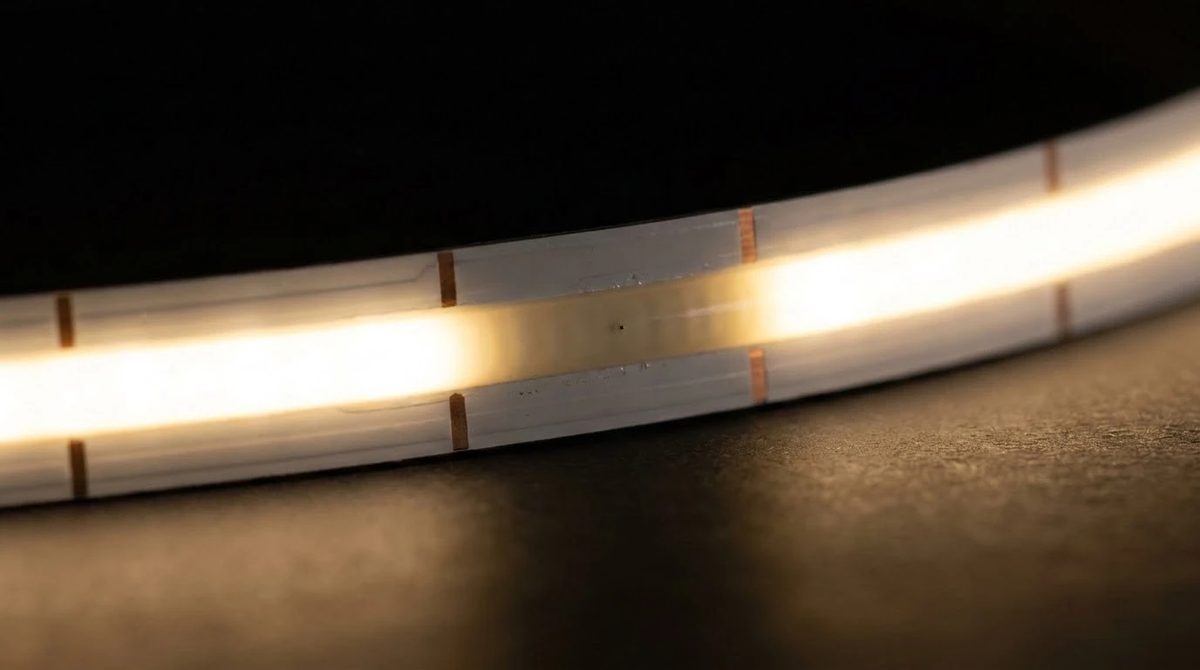

Включённая COB-лента: сегмент с пробоем между точками реза светит тусклее соседних
После подачи питания дефектный сегмент между точками реза светит заметно тусклее — так пробой находят быстрее всего.

Почему нельзя слепо доверять напряжению холостого хода

Здесь важно разделить два типа драйверов. Драйвер постоянного напряжения (CV) — например, обычный блок 12В/24В для ленты — на холостом ходу покажет ровно своё номинальное напряжение, и это нормально и ожидаемо: для такого драйвера проверка на холостом ходу информативна сама по себе.

Драйвер постоянного тока (CC) — а это почти все драйверы для одиночных мощных светодиодов и COB-модулей — устроен иначе. Он пытается протолкнуть заданный ток через нагрузку любой ценой, поднимая напряжение. На разомкнутом выходе ток течь физически не может, и многие такие драйверы задирают выходное напряжение до своего максимума, безуспешно «гоняясь» за недостижимым током. Это не признак поломки и не признак исправности сам по себе — это нормальное поведение исправной CC-схемы без нагрузки.

Как читать результат без дополнительной нагрузки под рукой: нет вообще никакого напряжения на выходе — драйвер почти наверняка мёртв, надёжный вывод и без нагрузки. Есть повышенное напряжение — драйвер жив и пытается регулировать; это тоже полезный результат, просто не гарантия того, что ток будет правильным под реальной нагрузкой.

Важно для следующего шага. Если драйвер уже «разогнался» на холостом ходу, не подключайте светодиод к нему в таком состоянии — возможен бросок тока в момент подключения, способный мгновенно убить исправный кристалл. Вместо этого: обесточьте драйвер, подключите светодиод, и только потом подайте питание заново. Если светодиод подключён с самого старта, драйвер начинает регулировать ток от нуля вместе с нарастанием напряжения и никогда не успевает разогнаться в пустоту — опасный бросок просто не возникает. Это не требует ни резистора, ни запасного светильника — только другой порядок тех же действий.

Порядок диагностики связки светодиод + драйвер

  1. Осмотреть светодиод визуально — чёрная точка на кристалле означает локальный пробой, вопрос закрыт сразу.
  2. Физически разделить светодиод и драйвер.
  3. Проверить светодиод отдельно: мультиметром в режиме диода (для одиночных/коротких цепочек) или лабораторным блоком по методике выше — ток заперт заранее, напряжение поднимается плавно.
  4. Прочитать этикетку драйвера — понять, CV он или CC: «24V, 60W» — это CV, ожидайте фиксированное напряжение; «300mA, 20–36V» — это CC, фиксирован ток, а диапазон вольт — это просто то, в пределах чего драйвер способен его удерживать.
  5. Проверить драйвер на холостом ходу по правилам выше, затем — обесточить, подключить светодиод, включить заново, глядя на ток на дисплее драйвера или через мультиметр в разрыв цепи.
  6. Если оба элемента по отдельности в норме, а вместе не работают — искать проблему в соединении между ними, а не снова в самих компонентах.

Типичные ошибки при диагностике

  • Поднимать ток и напряжение одновременно на глаз вместо того, чтобы сначала запереть ток через короткое замыкание.
  • Подавать напряжение, не проверив полярность мультиметром заранее.
  • Судить об исправности CC-драйвера только по наличию напряжения на холостом ходу, не глядя на ток под нагрузкой.
  • Подключать светодиод к драйверу, который уже «разогнался» в разомкнутом состоянии, вместо того чтобы сначала обесточить.
  • Держать светодиод без штатного радиатора под током дольше нескольких секунд — нагрев меняет Vf и картину показаний.
